[Salidas]

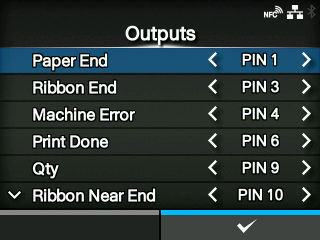

Para los modelos sin RFID

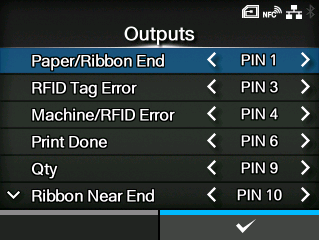

Para modelos RFID

Asigne el número de pin a las señales de salida.

Pulse los botones / para resaltar el elemento que desea cambiar y pulse los botones / para cambiar el núm. de pin.

Pulse el botón para guardar los ajustes y volver al menú [Señales].

Estas son las opciones posibles:

Final de papel

Final Papel/Ribbon (Para modelos RFID)

Asigne el número de pin para la salida de la señal Fin de papel.

Asigne el número de pin para la salida Fin de papel/cinta si ha instalado el RFID.

Final de cinta

Error de etiqueta RFID (Para modelos RFID)

Asigne el número de pin para la salida de la señal Fin de cinta.

Asigne el número de pin para la salida de la señal de error de la etiqueta RFID si ha instalado el RFID.

Error de máquina

Error máquina/RFID (Para modelos RFID)

Asigne el número de pin para la salida de la señal de error de la máquina.

Asigne el número de pin para la salida de la señal de error Máquina/RFID si ha instalado el RFID.

Impresión terminada

Asigne el número de pin para la salida de la señal Impresión finalizada.

Qty

Fuera de línea

[Qty] se muestra si [MODO 1] se selecciona en el menú [E/S 9 pin interface.].

[Fuera de línea] se muestra si [MODO 2] se selecciona en el menú [E/S 9 pin interface.].

Asigne el número de pin para la salida de señal Cant./Offline (desconectado).

Cinta cerca del Final

Asigne el número de pin para la salida de la señal Cinta cerca a terminar.

Dispensador

Asigne el número de pin para la salida de la señal Dispensador.

◦	Utilice esta señal para conectar la unidad del dispensador o el kit de la cortadora para papel sin protector (CL4NX Plus solo).

Extremo etiqu.próximo

Asigne el número de pin para la salida de la señal Suministro cerca a terminar.

Las opciones para cada salida de señal son las siguientes:

[PIN 1]	Establezca la señal seleccionada en el pin 1.
[PIN 3]	Establezca la señal seleccionada en el pin 3.
[PIN 4]	Establezca la señal seleccionada en el pin 4.
[PIN 6]	Establezca la señal seleccionada en el pin 6.
[PIN 9]	Establezca la señal seleccionada en el pin 9.
[PIN 10]	Establezca la señal seleccionada en el pin 10.
[DESACTIVACIÓN]	Establezca la señal seleccionada en el modo apagado.

• No puede establecer ninguna salida con el mismo número de pin. Si intenta establecer el mismo número, los ajustes se mostrarán en rojo y no podrá guardarlos.

---
