Uso de la función SATO RF Analyze para medir etiquetas RFID

Utilice la función SATO RF Analyze para medir una etiqueta RFID.

Esta función mueve automáticamente la antena estándar RFID del producto para medir etiquetas RFID y determinar las condiciones para escribirlas y leerlas de forma consistente. Los resultados de la medición se aplican inmediatamente al producto. Además, al guardarlos como un modelo de etiqueta RFID, puede acceder fácilmente a la configuración cuando utilice las mismas etiquetas RFID.

• La longitud desde el borde delantero de la etiqueta hasta la incrustación debe ser de 15 mm (0,59”) o más. • La longitud de la etiqueta debe ser de 42 mm (1,65”) o más (incluyendo el revestimiento) para ejecutar SATO RF Analyze. • Mantenga el valor de ajuste del nivel de potencia de la radio en 24 dBm o menos.

Configuración de las condiciones de medición

Antes de ejecutar la medición, ajuste el nivel de búsqueda, la potencia de escritura/lectura (solo módulos UHF) y el nombre a guardar como modelo de etiqueta RFID.

Configure la potencia de escritura/lectura de acuerdo con la Guía de configuración de la incrustación. Para obtener más información, acceda a la siguiente URL:

https://www.sato-global.com/rfid/guide.html

Para utilizar las incrustaciones que no se encuentran en la Guía de configuración de la incrustación, utilice los valores iniciales.

1.	Cuando el producto esté en el modo Online (en línea), pulse el botón en el panel del operador para cambiar al modo Offline (desconectado).

2.	Pulse el botón para mostrar el menú [Comprobación].

3.	Pulse los botones / para seleccionar [Interfaz] y, a continuación, pulse el botón .

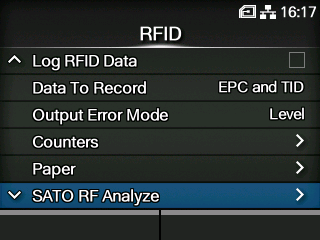

4.	Pulse los botones / para seleccionar [RFID] > [SATO RF Analyze] y, a continuación, pulse el botón .

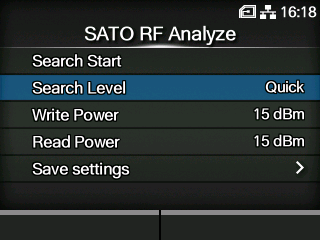

5.	Pulse los botones / para seleccionar [nivel de búsqueda] y, a continuación, pulse el botón .

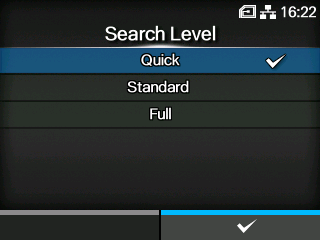

6.	Pulse los botones / para seleccionar el nivel de búsqueda a ejecutar y, a continuación, pulse el botón .

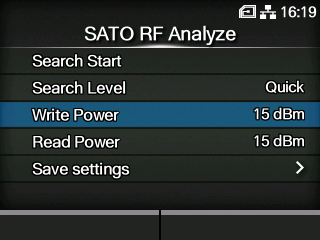

7.	Si utiliza un módulo UHF, pulse los botones / para seleccionar [Energía de escritura] y, a continuación, pulse el botón .

8.	Establezca la potencia de escritura y, a continuación, pulse el botón para guardar la configuración.

• Mantenga el valor de ajuste en 24 dBm o menos.

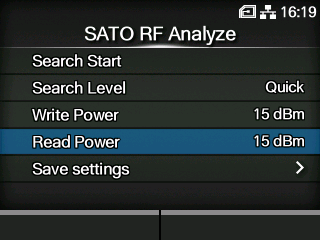

9.	Si utiliza un módulo UHF, pulse los botones / para seleccionar [Energía de lectura] y, a continuación, pulse el botón .

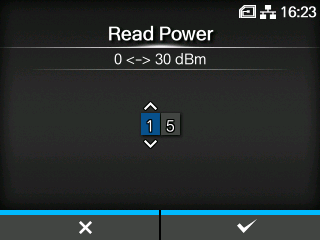

10.	Ajuste la potencia de lectura y, a continuación, pulse el botón para guardar la configuración.

• Mantenga el valor de ajuste en 24 dBm o menos.

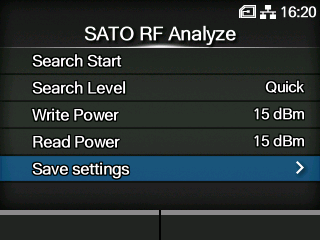

11.	Pulse los botones / para seleccionar [Guardar ajustes] y, a continuación, pulse el botón .

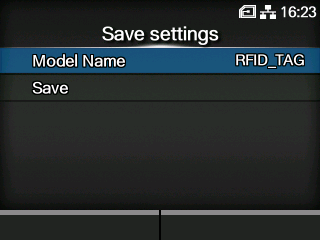

12.	Pulse los botones / para seleccionar [Nombre del modelo] y, a continuación, pulse el botón .

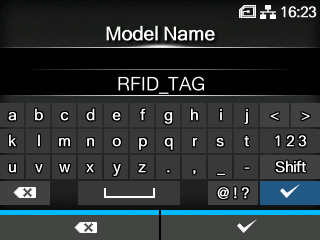

13.	Edite el nombre del modelo en el que desea guardar los resultados de la medición y, a continuación, pulse el botón .

Puede introducir un máximo de 32 caracteres. Puede utilizar caracteres alfanuméricos (mayúsculas y minúsculas), números y símbolos.

• Si las guarda sin introducir un nombre de modelo, el nombre del modelo se guardará de forma predeterminada, “RFID_TAG”.

Ejecución de SATO RF Analyze

Ejecute SATO RF Analyze usando las condiciones de medición que establezca.

14.	Establezca la etiqueta RFID en el producto.

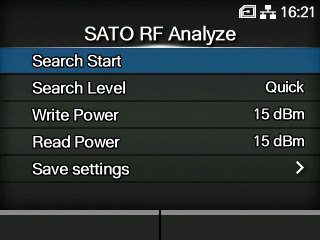

15.	Seleccione [Iniciar busqueda] en la pantalla [SATO RF Analyze] y luego pulse el botón .

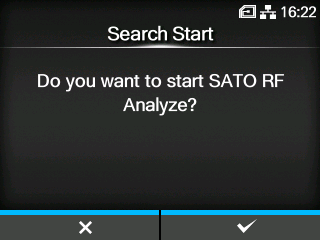

16.	Pulse el botón en la pantalla de confirmación.

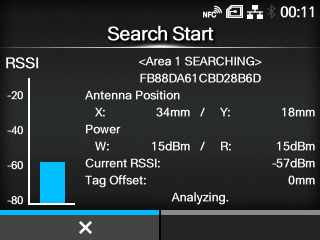

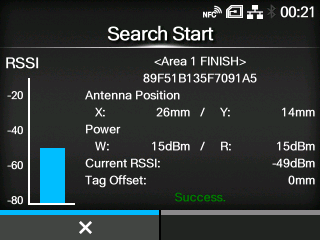

Comienza la medición y el estado de la medición aparece en la pantalla.

17.	Cuando haya finalizado la medición y se muestre [FIN], pulse el botón .

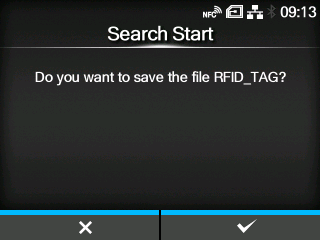

18.	Para guardar los resultados de la medición como un modelo de etiqueta RFID, pulse el botón . Para no guardarlos, pulse el botón .

• Si una medición falla, aparece un mensaje para ajustar los valores [Energía de escritura] y [Energía de lectura] en +1 dBm o -1 dBm, según la causa. Pulse el botón para ejecutar el ajuste y, a continuación, vuelva a realizar la medición. • No abra la cubierta superior durante la medición. Si abre la cubierta superior antes de cerrar el mensaje que le pregunta si desea guardar los ajustes, deberá volver a realizar la medición. • No envíe un comando DC2 al producto durante la medición. Si se recibe el ajuste de potencia de la radio o el comando de restablecimiento, la medición no terminará correctamente. • No haga más de 10 mediciones de forma consecutiva. Si necesita realizar 11 o más mediciones, deje que el módulo RFID se enfríe antes de hacerlo. • Si se produce un error durante la medición y ésta es interrumpida, la visualización vuelve a la pantalla de confirmación sin importar el tipo de error.
