Conexión de la interfaz RS-232C (estándar)

Conecte el cable de la interfaz con el producto apagado.

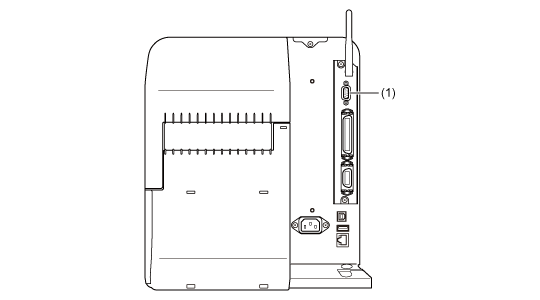

Conecte el cable RS-232C al conector RS-232C (1).

Configure los ajustes de la interfaz del producto teniendo en cuenta los ajustes de la interfaz del ordenador.

Las condiciones de comunicación de la interfaz RS-232C se pueden configurar a través del menú [Interfaz] del producto o en la aplicación All-In-One Tool.

• Para utilizar la Interfaz RS-232C para conectar con el ordenador, el menú [Herramientas] > [Lector de códigos de barras] > [Leyendo] > [Interface] del producto debe estar ajustado en [RS-232C]. • Los ajustes de la interfaz del ordenador se pueden confirmar con este procedimiento. En el Administrador de dispositivos, haga clic con el botón derecho del ratón en [Ports (COM & LPT)] > [Communications Port (COM1)] y seleccione [Properties]. Compruebe la pestaña [Port Settings] de la pantalla Propiedades que se visualiza. • Para el cable RS-232C, tenga en cuenta que el cable de conexión varía en función del ajuste del protocolo de comunicación. Si utiliza un cable incorrecto, no funcionará bien. • Si el ajuste de comunicación del ordenador no coincide con el del producto, no funcionará bien. Se producirá un error de comunicación. • Para usar el controlador de impresora, el protocolo de comunicación debe estar definido en Status4. (El valor inicial del protocolo de comunicación de la interfaz RS-232C del producto es Status4). • Utilice el cable RS-232C recomendado. • No se garantiza que se pueda imprimir utilizando el cable de conversión USB serie. Tampoco se facilita el procedimiento de conexión.

---
