Especificaciones básicas de la función de verificación del código de barras

La función de verificación del código de barras realiza una comprobación de la lectura de un código de barras impreso por este producto para evitar la distribución de etiquetas con códigos de barras defectuosos. Puede utilizar esta función instalando en el producto los verificadores de códigos de barras compatibles.

Las especificaciones básicas de la función de verificación del código de barras son las siguientes:

Elemento		Especificación
Verificadores de códigos de barras compatibles		• Fabricado por IDEC/DATALOGIC (conexión USB) ◦ WB1F-100S1S (para códigos de barras 1D) ◦ GFS4170 (para códigos de barras 1D) ◦ GFS4470 (para códigos de barras 1D/códigos 2D) • Fabricado por KEYENCE (conexión RS-232C) ◦ BL-1301 (para códigos de barras 1D) ◦ SR-710 (para códigos de barras 1D/códigos 2D) Consulte el manual del verificador de códigos de barras para ver sus ajustes y códigos de barras compatibles.
Comandos compatibles		SBPL/SZPL/SIPL/STCL/SDPL/SEPL   • No es compatible con AEP.
Modos de impresión compatibles		Continuo/Cortadora/Cortar e imprimir/Dispensador/Sin papel protector (CL4NX Plus solo)   • No disponible en el modo Rasgado. • No disponible para modelos RFID. • La función Impresión VOID (VACÍA) no está disponible en los modos Dispensador/Sin papel protector (CL4NX Plus solo).
Velocidad de impresión/Oscuridad de impresión		La velocidad de impresión óptima y la oscuridad de impresión para una lectura segura varían según diversas condiciones, como el tipo de código de barras y el diseño de la etiqueta. Asegúrese de realizar una prueba de lectura detenidamente y de determinar los ajustes.

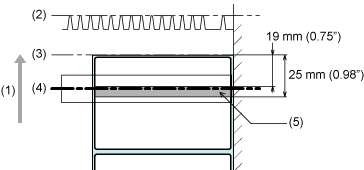

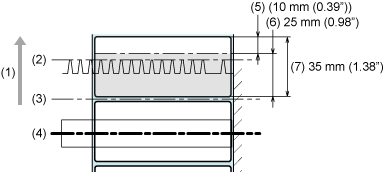

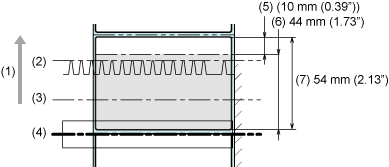

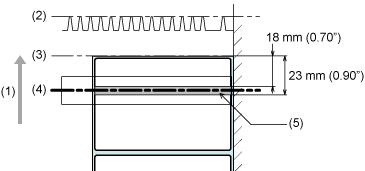

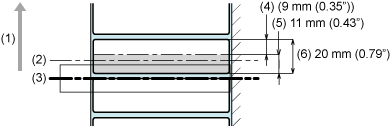

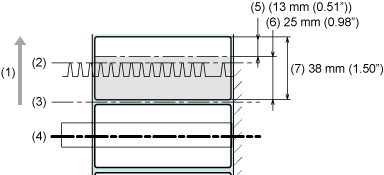

Área imprimible (Área legible del código de barras)		Igual que la especificación del producto. Sin embargo, existen las siguientes restricciones: Modo Continuo Los códigos de barras impresos dentro del rango de 11 mm (0,43”) desde el final de la etiqueta no se pueden leer porque están bloqueados por el cabezal de impresión y la placa de ajuste de la cinta. (1) Dirección de alimentación del papel (2) Placa de ajuste de la cinta (3) Cabezal de impresión (4) Área legible (para la aproximación mínima del papel) (5) Área no legible (6) Aproximación mínima del papel Modo Cortadora/Cortar e imprimir Los códigos de barras impresos en el siguiente área no se pueden leer porque están bloqueados por la cubierta de la cortadora. ◦ Cortadora (corte de cada etiqueta): 25 mm (0,98”) desde el final de la etiqueta (1) Dirección de alimentación del papel (2) Cubierta de la cortadora (3) Posición de corte (4) Cabezal de impresión (5) Área legible (para la aproximación mínima del papel) (6) Área no legible (7) Aproximación mínima del papel 　 ◦ Cortadora (corte de acuerdo con el número especificado de etiquetas)/Cortar e imprimir: 44 mm (1,73”) desde el final de la etiqueta. (1) Dirección de alimentación del papel (2) Cubierta de la cortadora (3) Posición de corte (4) Cabezal de impresión (5) Área legible (para la aproximación mínima del papel) (6) Área no legible (7) Aproximación mínima del papel Modo Cortar e imprimir No imprima un código 2D o un código de barras en serie (orientación de 90° o 270° en relación con la dirección de alimentación del papel) dentro del área siguiente, ya que puede causar un vacío blanco. ◦ CL4NX Plus: de 18 a 23 mm (de 0,70” a 0,90”) desde el extremo delantero de la etiqueta (posición de corte) (1) Dirección de alimentación del papel (2) Cubierta de la cortadora (3) Posición de corte (4) Cabezal de impresión (5) Intervalo en el cual se producen vacíos blancos 　 ◦ CL6NX Plus: de 19 a 25 mm (de 0,75” a 0,98”) desde el extremo delantero de la etiqueta (posición de corte) (1) Dirección de alimentación del papel (2) Cubierta de la cortadora (3) Posición de corte (4) Cabezal de impresión (5) Intervalo en el cual se producen vacíos blancos Modo Sin papel protector (CL4NX Plus solo) Los códigos de barras impresos dentro de un rango de 25 mm (0,98”) desde el final de la etiqueta no se pueden leer ya que están bloqueados por la tapa de la cortadora. (1) Dirección de alimentación del papel (2) Cubierta de la cortadora (3) Posición de corte (4) Cabezal de impresión (5) Área legible (para la aproximación mínima del papel) (6) Área no legible (7) Aproximación mínima del papel
Tamaños de papel utilizables	Anchura del papel	Igual que la especificación del producto.
	Aproximación del papel	El tamaño mínimo es diferente de las especificaciones del producto. Modo Continuo ◦ 203 ppp: de 20 a 2497 mm (de 0,79” a 98,30”) (con papel soporte: de 23 a 2500 mm (de 0,90” a 98,42”)) ◦ 305 ppp: de 20 a 1497 mm (de 0,79” a 58,94”) (con papel soporte: de 23 a 1500 mm (de 0,90” a 59,05”)) ◦ 609 ppp (CL4NX Plus solo): de 20 a 397 mm (de 0,79” a 15,63”) (con papel soporte: de 23 a 400 mm (de 0,90” a 15,75”)) Modo Cortadora (corte de cada etiqueta) ◦ 203 ppp: de 35 a 2497 mm (de 1,38” a 98,30”) (con papel soporte: de 38 a 2500 mm (de 1,50” a 98,42”)) ◦ 305 ppp: de 35 a 1497 mm (de 1,38” a 58,94”) (con papel soporte: de 38 a 1500 mm (de 1,50” a 59,05”)) ◦ 609 ppp (CL4NX Plus solo): de 35 a 397 mm (de 1,38” a 15,63”) (con papel soporte: de 38 a 400 mm (de 1,50” a 15,75”)) Cortadora (corte según el número de etiquetas especificado)/Modo Cortar e imprimir ◦ 203 ppp: de 54 a 2497 mm (de 2,13” a 98,30”) (con papel soporte: de 57 a 2500 mm (de 2,24” a 98,42”)) ◦ 305 ppp: de 54 a 1497 mm (de 2,13” a 58,94”) (con papel soporte: de 57 a 1500 mm (de 2,24” a 59,05”)) ◦ 609 ppp (CL4NX Plus solo): de 54 a 397 mm (de 2,13” a 15,63”) (con papel soporte: de 57 a 400 mm (de 2,24” a 15,75”)) Modo Dispensador ◦ De 27 a 397 mm (de 1,06” a 15,63”) (con papel soporte: de 30 a 400 mm (de 1,18” a 15,75”)) Modo Sin papel protector (CL4NX Plus solo) ◦ De 38 a 120 mm (de 1,50 a 4,72 pulg.)
Tipos de papel utilizables		Igual que la especificación del producto. Sin embargo, si el color de la etiqueta es plateado o laminado, el verificador de códigos de barras tiene dificultades para leer el código de barras, ya que la luz del verificador de códigos de barras puede provocar un reflejo en la superficie de la etiqueta. Asegúrese de realizar una prueba de lectura con antelación.
Orientaciones del código de barras legible	Verificador de códigos de barras 1D	(1) Dirección de alimentación del papel
	Comprobador del código de dos dimensiones	(1) Dirección de alimentación del papel Coloque el código de barras dentro del tamaño del campo visual. Realice una lectura de prueba con antelación.
Tamaños del código de barras recomendados	Código de barras 1D	Barra estrecha: 0,25 mm (0,01”) o superior • 203 ppp: 2 puntos o más • 305 ppp: 3 puntos o más • 609 ppp (CL4NX Plus solo): 6 puntos o más Consulte las especificaciones de cada verificador del código de barras.
	Código de dos dimensiones	Tamaño de la celda: 0,25 mm (0,01”) o superior • 203 ppp: 2 puntos o más • 305 ppp: 3 puntos o más • 609 ppp (CL4NX Plus solo): 6 puntos o más Consulte las especificaciones de cada verificador del código de barras. El tamaño del campo visual cumple con las especificaciones del verificador de códigos de barras.

　

Formatos de código disponibles

La función de verificación del código de barras es compatible con los siguientes formatos de código. Compruebe las especificaciones del verificador de códigos de barras para garantizar la compatibilidad con los tipos de código disponibles.

Tipo de código	Formatos de código disponibles
Códigos de barras 1D	CODABAR(NW-7) CODE39, CODE93, CODE128 JAN/EAN-13/8 UPC-A/UPC-E ITF Industrial 2 de 5 Matrix 2 de 5 MSI GS1-128 POSTNET IMB (USPS) GS1 DataBar omnidireccional GS1 DataBar truncado GS1 DataBar limitado GS1 DataBar expandido GS1 DataBar apilado GS1 DataBar omnidireccional apilado GS1 DataBar expandido apilado
Códigos 2D	PDF417 Micro PDF417 Código Maxi QR Code Micro QR Code Matriz de datos Aztec Code
Símbolos combinados	JAN/EAN-13/8(CC-A/CC-B) UPC-A/UPC-E(CC-A/CC-B) GS1-128(CC-A/CC-B/CC-C) GS1 DataBar(CC-A/CC-B)

• Para utilizar el modo de comparación, cree códigos de barras utilizando comandos de código de barras. Si se coloca un código de barras como datos gráficos (imagen BMP, etc.) o un código de barras preimpreso dentro del área de lectura del código de barras, es posible que este modo no funcione correctamente.

• En el modo legible, puede incluir códigos de barras que no son creados mediante comandos de códigos de barras (como datos gráficos o códigos de barras preimpresos) como objetivo de la verificación. Para hacer esto, seleccione [Ajustes] en [Seleccione Nr.de Código de Barras] y especifique el número de códigos de barras por etiqueta en [Barcodes per Label]. Sin embargo, puede darse el caso de que los escáneres no puedan leer esos códigos de barras, por lo que este modo no funciona correctamente.

---
