Modifica della modalità di utilizzo dell’interfaccia RS-232C (quando si utilizzano i dispositivi di controllo codice a barre KEYENCE)

Quando si utilizza uno dei dispositivi di controllo codice a barre KEYENCE (BL-1301, SR-710), modificare le impostazioni operative del dispositivo di controllo codice a barre in modo che possa comunicare con il prodotto, quindi collegarlo al prodotto. Dopo aver collegato il dispositivo di controllo codice a barre al prodotto, cambiare l’impostazione [Interfaccia] dell’interfaccia RS-232C a [Lettore RS-232C] sul prodotto. Con questa impostazione, il prodotto è in grado di rilevare il dispositivo di controllo codice a barre e di collegarsi automaticamente a esso in base alle impostazioni dell’interfaccia del dispositivo di controllo codice a barre.

1.	Dopo aver collegato il dispositivo di controllo codice a barre, premere il pulsante accensione sul pannello operatore finché il LED non si accende in blu per alimentare il prodotto.

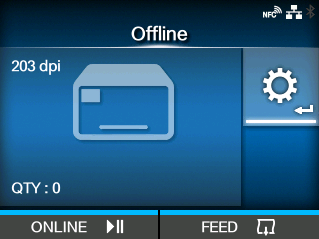

2.	Quando il prodotto è in modo Online, premere il pulsante sul pannello operatore per passare al modo Offline.

3.	Premere il pulsante per visualizzare il menu [Verifica].

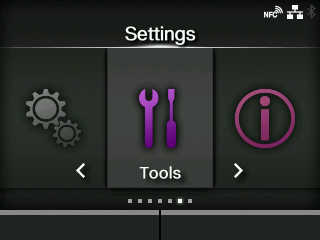

4.	Premere i pulsanti / per selezionare [Strumenti], quindi premere il pulsante .

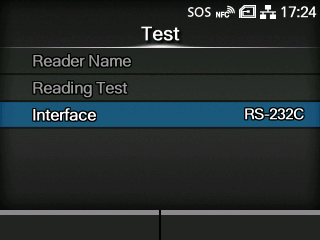

5.	Premere i pulsanti / per selezionare [Lettore di codici a barre] > [Lettura] > [Interfaccia], quindi premere il pulsante .

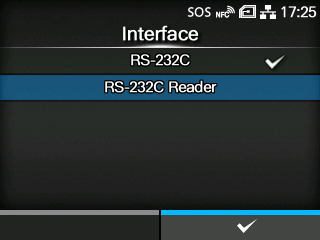

6.	Premere i pulsanti / per selezionare [Lettore RS-232C].

7.	Premere il pulsante per salvare il valore di impostazione.

8.	Premere il pulsante per passare al modo Offline.

9.	Spegnere e quindi riaccendere il prodotto.

Quando il prodotto è acceso, anche il dispositivo di controllo codice a barre si accende automaticamente.

• Quando il dispositivo di controllo codice a barre è acceso, emette una luce laser. Assicurarsi di tenere il laser lontano dagli occhi. • Quando si utilizza GFS4170, esso continua a emettere una luce laser mentre il prodotto è acceso. Per spegnere la luce laser, spegnere il prodotto.

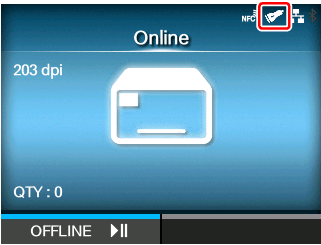

Al termine della connessione tra il prodotto e il dispositivo di controllo codice a barre, l’icona del dispositivo di controllo codice a barre appare sulla barra di stato del display.

Eseguire una lettura di prova con il dispositivo di controllo codice a barre per verificare che funzioni correttamente.

• Se il prodotto non è in grado di rilevare il dispositivo di controllo codice a barre, controllare se le impostazioni operative del controllo codice a barre sono appropriate.

---

Argomenti correlati

Impostazioni operative per il dispositivo di controllo codice a barre e l’installazione

Accensione/spegnimento del prodotto

Esecuzione di una lettura di prova con il dispositivo di controllo codice a barre

[Interfaccia]
