Vervangen van de printkop

Klik hier om de instructievideo af te spelen (video zonder geluid).

•	Voor CL4NX Plus

•	Voor CL6NX Plus

U kunt een beschadigde of versleten printkop eenvoudig verwijderen en vervangen.

• Zorg altijd ervoor dat uw handen droog zijn wanneer u de aan/-uitknop bedient en het netsnoer aansluit of loskoppelt. Natte handen vergroten het risico op elektrische schokken. • Haal het netsnoer uit het stopcontact voordat u de printkop vervangt. • Draag handschoenen bij het vervangen van de printkop om te voorkomen dat deze beschadigd raakt.

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

CL4NX Plus

CL6NX Plus

1.	Zorg ervoor dat de printer is uitgeschakeld en haal het netsnoer uit het stopcontact.

2.	Open het printerdeksel.

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

3.	Duw de vergrendelingshendel printkop (1) naar achteren om de printkop te ontgrendelen.

• De printkop en de ruimte eromheen zijn zeer warm na het afdrukken. Wacht tot de printer is afgekoeld. • Het aanraken van de rand van de printkop met blote handen kan verwondingen veroorzaken.

4.	Verwijder het medium en het lint (indien aanwezig).

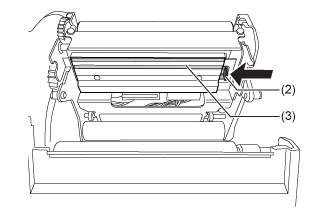

5.	Druk op de hendel (2) om de printkop (3) te verwijderen.

• Voor UHF RFID-modellen is de UHF RFID-antenne op de printkop geïnstalleerd. Zorg ervoor dat u niet te hard aan de antennekabel trekt bij het vervangen van de printkop. Neem contact op met uw SATO-leverancier, dealer of center voor technische ondersteuning van SATO voor meer informatie.

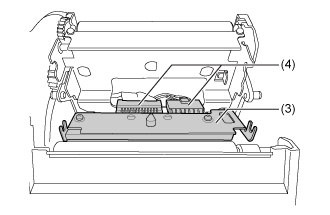

6.	Koppel alle connectoren (4) los van de defecte printkop (3).

Er zijn in totaal twee connectoren voor CL4NX Plus en drie connectoren voor CL6NX Plus.

7.	Koppel alle connectoren (4) aan de nieuwe printkop.

• Behandel de printkop voorzichtig. Zorg dat er geen vuil of krassen op het gevoelige printkopoppervlak komen.

8.	Installeer de nieuwe printkop.

Plaats de printkop zo dat deze wordt vergrendeld met een klikgeluid.

9.	Plaats het medium en het lint terug (indien verwijderd in stap 4).
