Vervangen van de plaatrol

Klik hier om de instructievideo af te spelen (video zonder geluid).

•	Voor CL4NX Plus

•	Voor CL6NX Plus

U kunt een beschadigde of versleten plaatrol eenvoudig verwijderen en vervangen.

• Zorg altijd ervoor dat uw handen droog zijn wanneer u de aan/-uitknop bedient en het netsnoer aansluit of loskoppelt. Natte handen vergroten het risico op elektrische schokken. • Haal het netsnoer uit het stopcontact voor u de plaatrol vervangt.

Leidraad voor het vervangen van de drukrol

De drukrol heeft een gestreepte markering aan de linkerkant. Wanneer de gestreepte markering begint te vervagen, is dat een aanwijzing dat u de drukrol moet vervangen.

• Dit is slechts een algemene leidraad. De omstandigheid waarin de drukrol verslijt, varieert afhankelijk van de gebruikte media. Vervang in elk geval de versleten drukrol wanneer deze de afdrukkwaliteit van het product beïnvloedt.

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

CL4NX Plus

CL6NX Plus

1.	Zorg ervoor dat de printer is uitgeschakeld en haal het netsnoer uit het stopcontact.

2.	Open het printerdeksel.

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

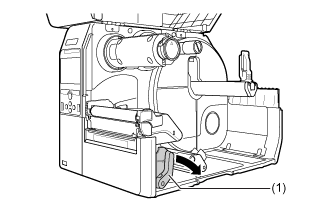

3.	Duw de vergrendelingshendel printkop (1) naar achteren om de printkop te ontgrendelen.

• De printkop en de ruimte eromheen zijn zeer warm na het afdrukken. Wees voorzichtig dat u zich niet verbrandt. • Het aanraken van de rand van de printkop met blote handen kan verwondingen veroorzaken.

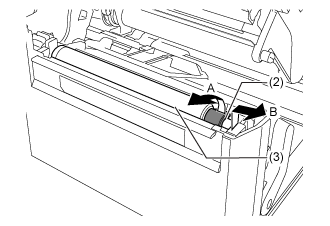

4.	Til de hendel (2) in de richting A om de drukrol (3) te ontgrendelen en trek vervolgens de drukrol (3) in de richting B.

5.	Installeer de nieuwe drukrol.

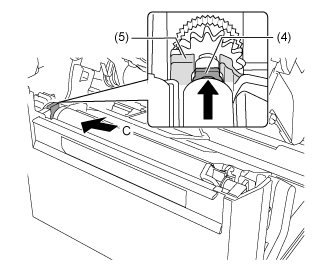

a.	Zorg ervoor dat het lipje (4) aan de linkerkant van de drukrol naar boven wijst. Duw de drukrol in de richting C zodat het lipje (4) in de groef (5) aan de aandrijfzijde wordt bevestigd.

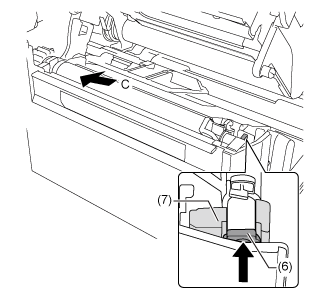

b.	Zorg er vervolgens voor dat het lipje (6) aan de rechterkant van de drukrol naar boven wijst. Duw de drukrol opnieuw in de richting C zodat het lipje (6) in de groef (7) aan de aangedreven zijde wordt bevestigd.

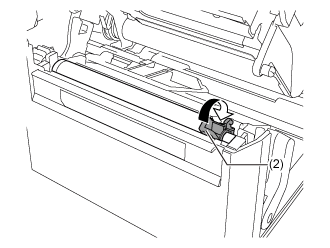

6.	Draai de hendel (2) terug om de drukrol te vergrendelen.
