Plaatsen van de media met de optionele dispenser en de oproller voor afgegeven rugpapier

Klik hier om de instructievideo af te spelen (video zonder geluid).

•	Voor CL4NX Plus

•	Voor CL6NX Plus

Het onderstaande onderwerp beschrijft de procedure voor het afgeven van het label en het oprollen van het rugpapier in de printer.

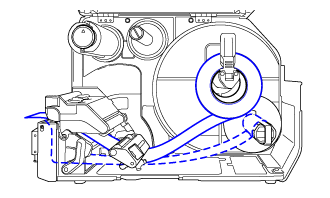

• De maximale diameter van het rugpapier dat kan worden teruggerold in de printer is φ120 mm. • Het routeringspad van de media wordt in de onderstaande afbeelding getoond. Label Rugpapier

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

CL4NX Plus

CL6NX Plus

1.	Open de bovenklep (1).

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

2.	Duw de vergrendelingshendel printkop (2) naar achteren.

3.	Trek de media houder geleiding (3) en de mediageleider (4) uit het product.

Draai de knop (5) tegen de klok in om de mediageleider vrij te geven.

4.	Plaats de media in de mediahouder (6).

Zorg ervoor dat mediarol helemaal binnenin de printer zit.

5.	Duw de media houder geleiding (3) lichtjes tegen de papierrol.

6.	Plaats de media onder de mediademper (7) en de geleider voor mediasensor (8) terwijl u de media in het product duwt.

Zorg ervoor dat het uiteinde van de media uit de voorkant van het product steekt.

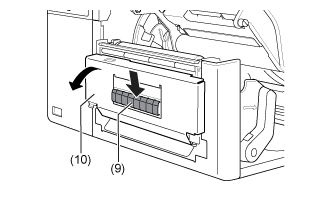

7.	Druk op het lipje (9) aan de voorkant van de printer om de dispenser (10) te openen.

8.	Verwijder ongeveer 80 cm aan labels (11) van het rugpapier (12).

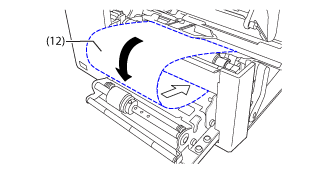

9.	Voer het rugpapier (12) door de opening tussen de dispenser en de binnenkant van de printer.

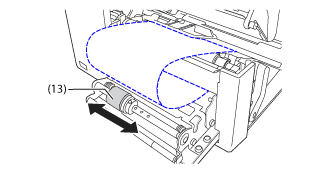

10.	Stel de afgifterol (13) af op het midden van het label.

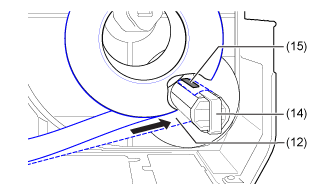

11.	Voer het rugpapier (12) onder de oproller voor het rugpapier (14) door en bevestig het met de klem (15).

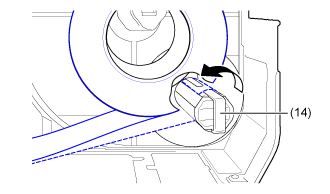

12.	Draai de oproller voor het rugpapier (14) met de hand tegen de klok in om het rugpapier op te rollen.

13.	Sluit de printkop.

14.	Sluit de dispenser.

15.	Druk de mediageleider lichtjes tegen het uiteinde van de media en draai vervolgens aan de knop om de mediageleider te vergrendelen.

16.	Sluit het printerdeksel.

• Zorg ervoor dat uw vingers niet bekneld raken wanneer u het printerdeksel sluit.

17.	Druk op de -knop (FEED) in de offlinemodus om de media in te voeren.

18.	Druk op de -knop (ONLINE) om over te schakelen naar de onlinemodus.

• U moet het lint plaatsen wanneer u thermische transfer als afdrukmethode gebruikt.

• Wanneer u de printer gedurende langere tijd niet gebruikt, moet u de dispenser open houden om de roller te beschermen.

---
