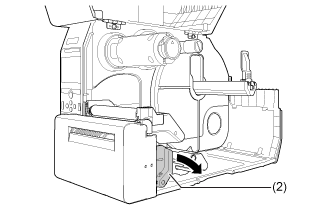

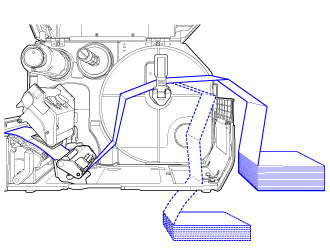

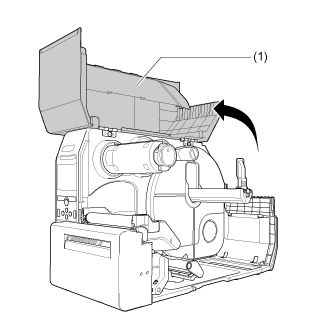

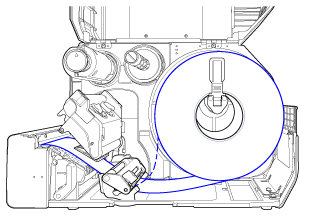

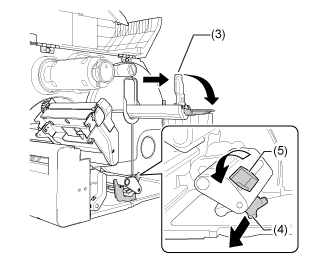

TOP > Plaatsen van het medium en het lint > Plaatsen van het medium > Plaatsen van de media > Plaatsen van de media met de optionele rolmes-unit (alleen CL4NX Plus) Plaatsen van de media met de optionele rolmes-unit (alleen CL4NX Plus) Klik hier om de instructievideo af te spelen (video zonder geluid). • Voor mediarol • Voor gevouwen kettingmedium • Let erop dat u het snijmes niet aanraakt. Speel de onderstaande instructievideo af om de procedure te bekijken.Voor mediarol Voor gevouwen kettingmedium 1. Open de bovenklep (1). • Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.2. Duw de vergrendelingshendel printkop (2) naar achteren.3. Trek de media houder geleiding (3) en de mediageleider (4) uit het product.Draai de knop (5) tegen de klok in om de mediageleider vrij te geven.4. Plaats de mediarol of het gevouwen kettingmedium.Voor mediarolHet routeringspad van de media wordt in de onderstaande afbeelding getoond.Naar binnen-mediaNaar buiten-mediaa. Plaats de media in de mediahouder (6).Zorg ervoor dat mediarol helemaal naar de binnenkant van het product is gericht.b. Duw de media houder geleiding (3) lichtjes tegen de papierrol. Voor gevouwen kettingmediuma. Plaats het gevouwen kettingmedium op een vlakke locatie en plaats vervolgens de media vanaf de achterkant van de printer of vanuit de mediasleuf aan de onderkant van de printer.Het routeringspad van de media wordt in de onderstaande afbeelding getoond.Plaats de media vanaf de achterkant van de printer.Plaats de media vanaf de onderkant van de printer. • Zorg bij het plaatsen van het medium dat de afdrukzijde naar boven is gericht.5. Plaats de media onder de mediademper (7) en de geleider voor de mediasensor (8) terwijl u de media in de printer duwt.6. Plaats de media vanuit de binnenkant van de printer in de uitgang voor de media (9).7. Druk de printkop omlaag totdat de vergrendelingshendel printkop is vergrendeld.8. Druk de mediageleider (4) lichtjes tegen het uiteinde van de media en draai vervolgens aan de knop (5) om de mediageleider te vergrendelen.9. Sluit het printerdeksel. • Zorg ervoor dat uw vingers niet bekneld raken wanneer u het printerdeksel sluit.10. Druk op de -knop (FEED) in de offlinemodus om de media in te voeren.11. Druk op de -knop (ONLINE) om over te schakelen naar de onlinemodus. • U moet het lint plaatsen wanneer u thermische transfer als afdrukmethode gebruikt.Related TopicsLint plaatsen (alleen thermische transfer) Terug naar top
