Tijdsschema van het EXT-invoersignaal

Item	Input Waveform

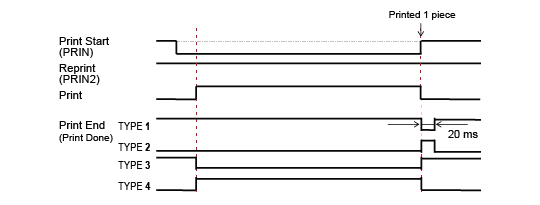

Start afdrukken

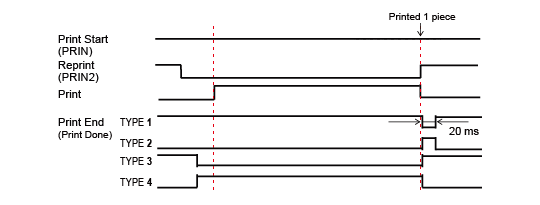

Opnieuw afdrukken (zonder print start signaal)

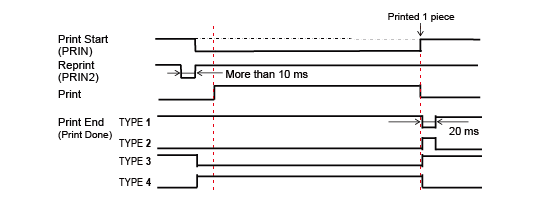

Opnieuw afdrukken (met print start signaal)

• Zorg dat het print start signaal (PRIN) op „Laag” blijft staan totdat het print einde signaal (print done) wordt uitgevoerd. Raadpleeg Aanhouden van het print start signaal (PRIN) voor het aanhouden van het print start signaal (PRIN). • Houd het signaal voor uitvoer opnieuw afdrukken (PRIN2) langer dan 10 ms vast. Wanneer het signaal korter dan 10 ms wordt uitgevoerd en het signaal opnieuw afdrukken niet is bevestigd, drukt de printer niet opnieuw af.

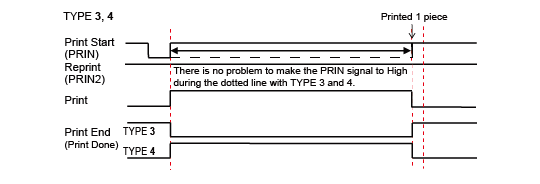

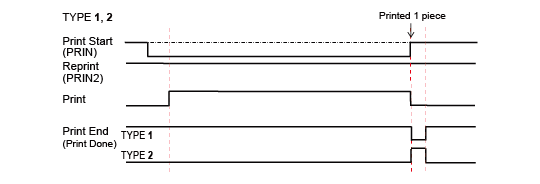

Aanhouden van het print start signaal (PRIN)

Item	Input Waveform
Start afdrukken

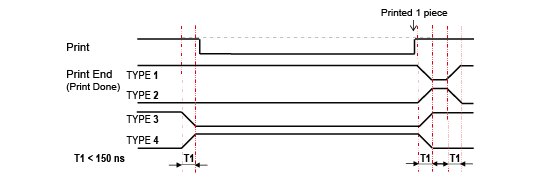

Print End-signaal (PREND)

•	Toename- of afnametijd (T1) van Print Done-signaal is minder dan 150 ns. U moet de tijd in aanmerking nemen bij het uitvoeren van het signaal van de aangesloten apparaten.

•	Wanneer het print start signaal en het signaal opnieuw afdrukken gelijktijdig worden uitgevoerd, wordt het print start signaal ingeschakeld en drukt de printer niet opnieuw af.

•	Het signaal opnieuw afdrukken is alleen geldig vanaf het moment dat het afdrukken eindigt (QTY=0) tot de volgende ontvangst van printgegevens. Anders dan in dat geval, drukt de printer niet opnieuw af.
