Plaatsen van de media met het optionele snijmechanisme

Klik hier om de instructievideo af te spelen (video zonder geluid).

•	Voor CL4NX Plus mediarol

•	Voor CL4NX Plus gevouwen kettingmedium

•	Voor CL6NX Plus mediarol

•	Voor CL6NX Plus gevouwen kettingmedium

• Let erop dat u het snijmes niet aanraakt.

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

Voor CL4NX Plus mediarol

Voor CL4NX Plus gevouwen kettingmedium

Voor CL6NX Plus mediarol

Voor CL6NX Plus gevouwen kettingmedium

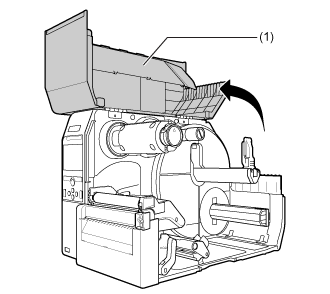

1.	Open de bovenklep (1).

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

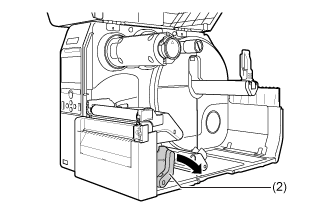

2.	Duw de vergrendelingshendel printkop (2) naar achteren.

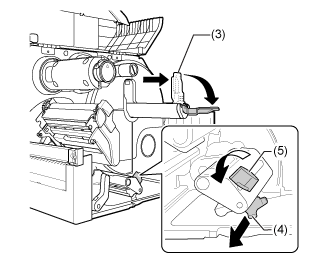

3.	Trek de media houder geleiding (3) en de mediageleider (4) uit het product.

Draai de knop (5) tegen de klok in om de mediageleider vrij te geven.

4.	Plaats de mediarol of het gevouwen kettingmedium.

Voor mediarol

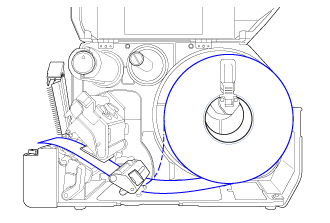

Het routeringspad van de media wordt in de onderstaande afbeelding getoond.

Naar binnen-media

Naar buiten-media

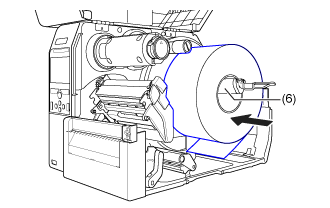

a.	Plaats de media in de mediahouder (6).

Zorg ervoor dat mediarol helemaal naar de binnenkant van het product is gericht.

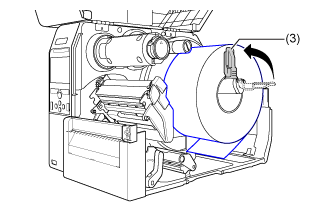

b.	Duw de media houder geleiding (3) lichtjes tegen de papierrol.

　

Voor gevouwen kettingmedium

a.	Plaats het gevouwen kettingmedium op een vlakke locatie en plaats vervolgens de media vanaf de achterkant van de printer of vanuit de mediasleuf aan de onderkant van de printer.

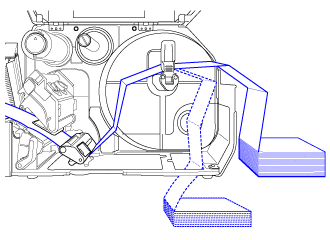

Het routeringspad van de media wordt in de onderstaande afbeelding getoond.

Plaats de media vanaf de achterkant van de printer

Plaats de media vanaf de onderkant van de printer.

• Zorg bij het plaatsen van het medium dat de afdrukzijde naar boven is gericht.

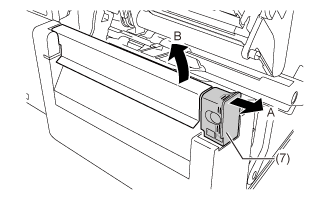

5.	Trek het lipje (7) van het snijmechanisme in richting A en open vervolgens de snijmechanisme-open-hendel naar (B).

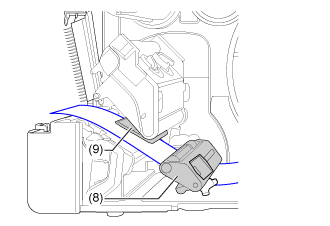

6.	Plaats de media onder de mediademper (8) en de geleider voor de mediasensor (9) en door het snijmechanisme terwijl u de media in de printer duwt.

Zorg ervoor dat het uiteinde van de media uit de voorkant van het product steekt.

7.	Druk de printkop omlaag totdat de vergrendelingshendel printkop is vergrendeld.

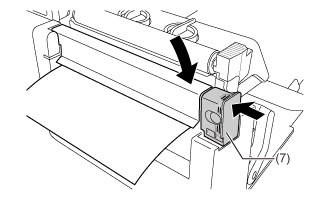

8.	Sluit het snijmes en duw het lipje (7) in de omgekeerde richting om het te vergrendelen.

9.	Druk de mediageleider (4) lichtjes tegen het uiteinde van de media en draai vervolgens aan de knop (5) om de mediageleider te vergrendelen.

10.	Sluit het printerdeksel.

• Zorg ervoor dat uw vingers niet bekneld raken wanneer u het printerdeksel sluit.

11.	Druk op de -knop (FEED) in de offlinemodus om de media in te voeren.

12.	Druk op de -knop (ONLINE) om over te schakelen naar de onlinemodus.

• U moet het lint plaatsen wanneer u thermische transfer als afdrukmethode gebruikt.

---
