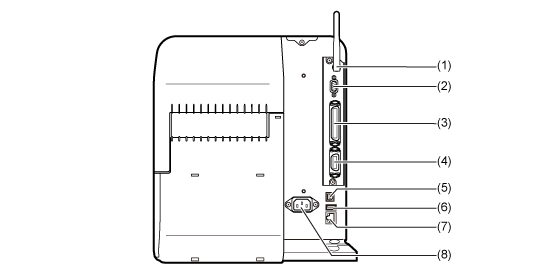

Achteraanzicht

(1) Draadloze LAN-antenne (optioneel)

Connector voor installatie van optionele draadloze LAN-antenne.

(2) RS-232C-connector

Om de printer via de RS-232C-seriële interface aan te sluiten op de computer.

U kunt ook een barcodecontrole aansluiten.

Gebruik van de RS-232C-interface kan worden geselecteerd in het menu [Extra] > [Barcodelezer] > [Lezen] > [Interface].

(3) IEEE1284-connector

Om de printer via de IEEE1284-interface aan te sluiten op de computer.

(4) EXT-aansluiting (Externe signaalinterface)

Interface-aansluiting voor externe signalen. Sluit een optioneel apparaat aan op deze aansluiting.

(5) USB-aansluiting (type B)

Om de printer via de USB-interface aan te sluiten op de computer.

(6) USB-aansluiting (type A)

Maakt de opslag mogelijk van informatie over printerinstellingen met een USB-geheugen.

Hierop kunt u ook andere apparaten aansluiten, zoals een barcodecontrole, barcodescanner/-lezer of een toetsenbord.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

(7) LAN-aansluiting

Om de printer via de LAN-interface aan te sluiten op het netwerk.

(8) AC-aansluiting

Voedt de printer met stroom via het aangesloten stroomsnoer.

Controleer vóór het aansluiten of de lokale netspanning ligt tussen 100 tot 240 VAC (wisselspanning), 50 tot 60 Hz.
