IEEE1284-interface

Deze interface voldoet aan de IEEE1284-standaard.

Basisspecificaties
Aansluiting	Amphenol 36 pennen, vrouwelijk
Signaalniveau	Hoog niveau +2,4 tot +5,0 V Laag niveau +0,0 tot +0,4 V
Ontvangstmodus	Single-item buffer, Multi-item buffer

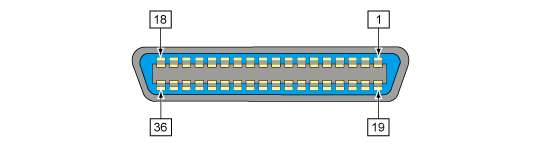

Connectorpinspecificaties
Pinnr.	I/O	Beschrijving
1	Input	STROBE
2 - 9	Input	GEGEVENS 1 - GEGEVENS 8 DATA1 LSB DATA8 MSB
10	Output	ACK
11	Output	BEZIG
12	Output	PAPIER OP/PAPIERSTORING
13	Output	SELECTEER
14	Input	AUTOMATISCHE DOORVOER
15	-	Niet in gebruik
16	-	LOGIC Ground (LOGIC-aarding)
17	-	Aarding van het frame
18	-	+5 V
19	-	STROBE RETURN (STROBE RETOUR)
20-27	-	DATA 1 - DATA 8 RETURN (GEGEVENS 1 - GEGEVENS 8 RETOUR)
28	-	ACK RETURN (ACK RETOUR)
29	-	BUSY RETURN (BEZIG RETOUR)
30	-	PAPER EMPTY RETURN (PAPIER LEEG RETOUR)
31	Input	INITIALISEREN
32	Output	FAULT (FOUT)
33-35	-	Niet in gebruik
36	Input	INVOER SELECTEREN

Kabelspecificaties
Kabelaansluiting	Amphenol 36 pennen, mannelijk
Kabellengte	1,5 m of minder

• Specificaties kunnen zonder kennisgeving worden gewijzigd.
