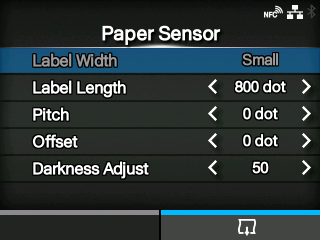

[Papiersensor]

Afdrukken van het detectieresultaat van het mediasensorniveau.

1.	Controleer en stel de opties in die u te zien krijgt in het menu [Papiersensor].

2.	Druk op de -knop om de testafdruk te starten. Druk nogmaals op de -knop om de afdruk te onderbreken.

Om de testafdruk te stoppen, moet u eerst het afdrukken tijdelijk onderbreken en vervolgens drukken op de -knop.

　

Beschikbare instelopties:

Breedte label

Toont de benodigde mediumbreedte van de testafdruk.

De benodigde mediumbreedte voor [Klein] is 50,8 mm.

Lengte label

Instellen van de lengte van één stuk medium dat voor de testafdruk wordt gebruikt.

Het instelbereik verschilt afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	CL4NX Plus	CL6NX Plus
203 dpi (1 dot = 0,125 mm)	400 tot 1600 dots	400 tot 1600 dots
305 dpi (1 dot = 0,083 mm)	600 tot 2400 dots	600 tot 2400 dots
609 dpi (1 dot = 0,042 mm)	1200 tot 4800 dots	-

Pitch

De afdrukpositie verschuiven in verticale richting.

Het instelbereik verschilt afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	CL4NX Plus	CL6NX Plus
203 dpi (1 dot = 0,125 mm)	-30 tot 0 tot 30 punten	-30 tot 0 tot 30 punten
305 dpi (1 dot = 0,083 mm)	-45 tot 0 tot 45 punten	-45 tot 0 tot 45 punten
609 dpi (1 dot = 0,042 mm)	-90 tot 0 tot 90 punten	-

Als u een lagere waarde instelt, wordt de afdrukpositie in de doorvoerrichting verplaatst (naar het voorste gedeelte van de media).

Als u een hogere waarde instelt, wordt de afdrukpositie tegen de doorvoerrichting in verplaatst (naar het achterste gedeelte van de media).

Offset

Stel de mediastoppositie in.

Het instelbereik verschilt afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	CL4NX Plus	CL6NX Plus
203 dpi (1 dot = 0,125 mm)	-30 tot 0 tot 30 punten	-30 tot 0 tot 30 punten
305 dpi (1 dot = 0,083 mm)	-45 tot 0 tot 45 punten	-45 tot 0 tot 45 punten
609 dpi (1 dot = 0,042 mm)	-90 tot 0 tot 90 punten	-

Als u een lagere waarde instelt, wordt de stoppositie in de doorvoerrichting verplaatst (naar het voorste gedeelte van de media).

Als u een hogere waarde instelt, wordt de stoppositie tegen de doorvoerrichting in verplaatst (naar het achterste gedeelte van de media).

Helderheid instellen

Fijnregelen van de helderheid van de testafdruk.

0 is het lichtst en 99 is het donkerst.

• De waarde van [Lengte label], [Pitch], [Offset] en [Helderheid instellen] ingesteld in het [Papiersensor]-menu wordt weergegeven in dezelfde iteminstellingen in het [Fabriek]-menu, [Lijst configureren]-menu, [QR configureren]-menu en [Controle kop]-menu.
