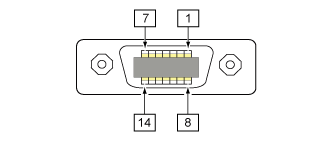

Connector pin-specificaties van externe signaal-interface (EXT)

Pinnr.	I/O	Beschrijving	Elektrische condities (Spanning, Stroom (Max))
1	Output	Papiereinde Er klinkt een laag signaal wanneer papier einde wordt gedetecteerd.	Testspanning 50 V Gootstroom 50 mA
2	-	GND Aarding referentiesignaal	-
3	Output	Linteinde Voert een laag signaal uit wanneer lint einde wordt gedetecteerd.	Testspanning 50 V Gootstroom 50 mA
4	Output	Machinefout Er wordt een laag signaal uitgevoerd wanneer een fout zoals het openen van de kop wordt gedetecteerd.	Testspanning 50 V Gootstroom 50 mA
5	Input	Print start signaal (PRIN) Drukt één media af wanneer een laag signaal wordt gedetecteerd.	Hoog: hoge impedantie Laag: meer dan -15 mA, 0 V
6	Output	Afdrukken voltooid/Print einde signaal (PREND) Er klinkt een signaal wanneer het afdrukken op de media is voltooid.	Testspanning 50 V Gootstroom 50 mA
7	Input	Herprintsignaal (PRIN2) Drukt de eerder afgedrukte inhoud opnieuw af wanneer een laag signaal wordt gedetecteerd.	Hoog: hoge impedantie Laag: meer dan -15 mA, 0 V
8	Input	Externe stroomvoorziening	5 V
9	Output	Offline Er klinkt een laag signaal wanneer de printer in de offlinemodus staat.	Testspanning 50 V Gootstroom 50 mA
10	Output	Lint bijna op Er klinkt een hoog signaal wanneer het lint bijna op wordt gedetecteerd.	Testspanning 50 V Gootstroom 50 mA
11	-	-	-
12	-	+24 V ± 10%	2 A
13	-	Vcc +5 V	500 mA
14	-	-	-
*	Output	Wachtsignaal voor voltooiing afgifte Er klinkt een laag signaal wanneer de afgifte is voltooid. U kunt het pinnummer voor de uitvoer instellen via het [Controleren] > [Interface] > [Externe I/O] > [Signalen] > [Uitvoeren]-menu.	Testspanning 50 V Gootstroom 50 mA
*	Output	Bijna print einde signaal Er klinkt een hoog signaal wanneer het label bijna op wordt gedetecteerd. U kunt het pinnummer voor de uitvoer instellen via het [Controleren] > [Interface] > [Externe I/O] > [Signalen] > [Uitvoeren]-menu.	Testspanning 50 V Gootstroom 50 mA

• U kunt het externe signaal (EXT) type (TYPE1 tot TYPE4) instellen voor het uitvoersignaal Print Done (Print gereed) van pin nr. 6. Raadpleeg het [EXT-modus]-scherm van het [Controleren] > [Interface] > [Externe I/O] > [Signalen]-menu voor details. • U kunt het pinnummer voor invoer en uitvoer instellen via het [Controleren] > [Interface] > [Externe I/O] > [Signalen] > [Invoeren] en [Uitvoeren]-menu. • Het Print gereed-signaal van pin nr. 6 wordt niet uitgevoerd als 0 is opgegeven in het aantal snedes in het commando dat het aantal snedes aangeeft tijdens de werking van het snijmes.

---
