Wymiana głowicy drukującej

Film (bez dźwięku) znajduje się tutaj.

•	W przypadku CL4NX Plus

•	W przypadku CL6NX Plus

Jeśli głowica drukująca ulegnie zużyciu lub uszkodzeniu, można ją z łatwością wymienić.

• Nie należy włączać i wyłączać produktu ani podłączać lub odłączać przewodu zasilającego mokrymi rękami. Grozi to porażeniem prądem. • Nie wymieniać głowicy drukującej, dopóki przewód zasilania drukarki nie zostanie odłączony od gniazdka elektrycznego. • Głowicy drukującej należy dotykać tylko w rękawiczkach, aby jej nie uszkodzić.

　

Procedura jest przedstawiona w następującym filmie.

CL4NX Plus

CL6NX Plus

1.	Sprawdzić, czy zasilanie produktu jest wyłączone, i odłączyć przewód zasilania od gniazdka elektrycznego.

2.	Otworzyć pokrywę górną.

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

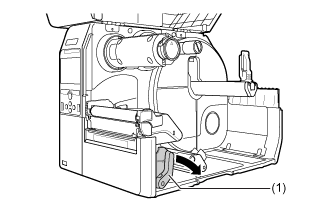

3.	Pchnąć dźwignię blokady głowicy (1) w stronę tyłu urządzenia, aby odblokować głowicę drukującą.

• W czasie drukowania głowica drukująca i otaczające ją elementy bardzo się rozgrzewają. Poczekać, aż produkt ostygnie. • Dotknięcie krawędzi głowicy drukującej gołą dłonią może spowodować obrażenia ciała.

4.	Wyjąć nośnik i taśmę, jeżeli są włożone.

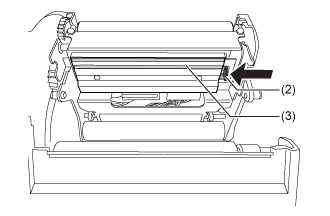

5.	Nacisnąć dźwignię (2), aby wyjąć głowicę drukującą (3).

• W przypadku modeli UHF RFID, antena UHF RFID jest zamontowana na głowicy drukującej. Uważać, aby nie pociągnąć za mocno za kabel antenowy podczas wymiany głowicy drukującej. Więcej informacji można uzyskać u dystrybutora SATO, sprzedawcy oraz w serwisie firmy SATO.

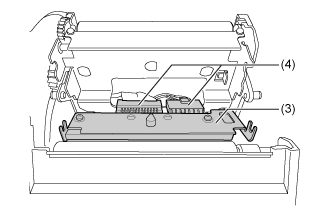

6.	Odłączyć wszystkie złącza (4) od uszkodzonej głowicy drukującej (3).

Razem występują dwa złącza w przypadku CL4NX Plus i trzy złącza w przypadku CL6NX Plus.

7.	Podłączyć wszystkie złącza (4) od nowej głowicy drukującej.

• Zachować ostrożność w czasie pracy z głowicą drukującą. Nie dopuścić do zanieczyszczenia lub zadrapania delikatnych powierzchni głowicy drukującej.

8.	Zamontować nową głowicę drukującą.

Głowicę należy zainstalować w taki sposób, aby zablokowała się, wydając odgłos kliknięcia.

9.	Włożyć nośnik i taśmę, jeżeli zostały wyjęte w kroku 4.
