Wymiana wałka dociskowego

Film (bez dźwięku) znajduje się tutaj.

•	W przypadku CL4NX Plus

•	W przypadku CL6NX Plus

Jeśli wałek dociskowy ulegnie zużyciu lub uszkodzeniu, można go z łatwością wymienić.

• Nie należy włączać i wyłączać produktu ani podłączać lub odłączać przewodu zasilającego mokrymi rękami. Grozi to porażeniem prądem. • Nie wymieniać wałka dociskowego, dopóki przewód zasilania drukarki nie zostanie odłączony od gniazdka elektrycznego.

Przewodnik wymiany wałka dociskowego

Wałek dociskowy jest oznaczony paskami po lewej stronie. Gdy paski zaczną zanikać, oznacza to konieczność wymiany wałka dociskowego.

• Są to wyłącznie ogólne wytyczne. Tempo zużywania wałka dociskowego jest różna i zależy od stosowanych nośników. W każdym przypadku należy wymienić zużyty wałek dociskowy, jeśli wpływa on negatywnie na jakość druku produktu.

　

Procedura jest przedstawiona w następującym filmie.

CL4NX Plus

CL6NX Plus

1.	Sprawdzić, czy zasilanie produktu jest wyłączone, i odłączyć przewód zasilania od gniazdka elektrycznego.

2.	Otworzyć pokrywę górną.

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

3.	Pchnąć dźwignię blokady głowicy (1) w stronę tyłu urządzenia, aby odblokować głowicę drukującą.

• W czasie drukowania głowica drukująca i otaczające ją elementy bardzo się rozgrzewają. Należy uważać, aby się nie poparzyć. • Dotknięcie krawędzi głowicy drukującej gołą dłonią może spowodować obrażenia ciała.

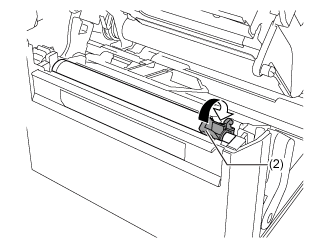

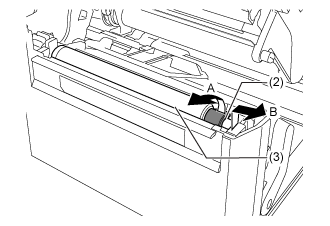

4.	Podnieść dźwignię (2) w kierunku A, aby odblokować wałek dociskowy (3), a następnie wyciągnąć wałek dociskowy (3) w kierunku B.

5.	Zamontować nowy wałek dociskowy.

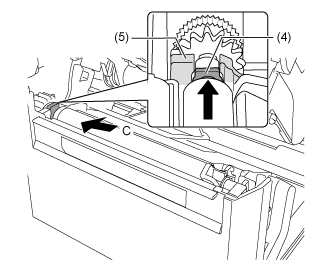

a.	Dopilnować, aby zaczep (4) po lewej i napędzającej stronie wałka dociskowego był skierowany do góry. Popchnąć wałek dociskowy w kierunku C tak, aby zaczep (4) zablokował się w rowku (5) po stronie napędzającej.

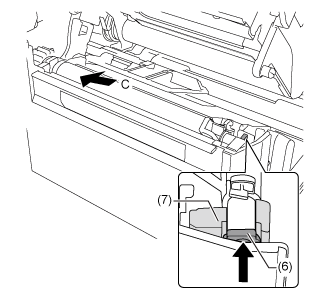

b.	Następnie dopilnować, aby zaczep (6) po prawej i napędzanej stronie wałka dociskowego był skierowany do góry. Popchnąć wałek dociskowy ponownie w kierunku C tak, aby zaczep (6) zablokował się w rowku (7) po stronie napędzanej.

6.	Przestawić dźwignię (2) w wyjściowe położenie, aby zablokować wałek dociskowy.
