Zmiana sposobu używania interfejsu RS-232C (w przypadku korzystania z kontrolerów kodów kreskowych KEYENCE)

W przypadku korzystania z jednego z kontrolerów kodów kreskowych KEYENCE (BL-1301, SR-710), należy zmodyfikować ustawienia robocze kontrolera kodów kreskowych, aby mógł komunikować się z produktem, a następnie podłączyć go do produktu. Po podłączeniu kontrolera kodów kreskowych do produktu, zmienić ustawienie [Interfejs] interfejsu RS-232C na [Czytnik RS-232C] w produkcie. Przy tym ustawieniu produkt może wykrywać kontroler kodów kreskowych i automatycznie się z nim łączyć w zależności od ustawień interfejsu kontrolera kodów kreskowych.

1.	Po podłączeniu kontrolera kodów kreskowych, naciskać przycisk zasilania na panelu operatora, aż kontrolka LED zacznie świecić na niebiesko, aby włączyć produkt.

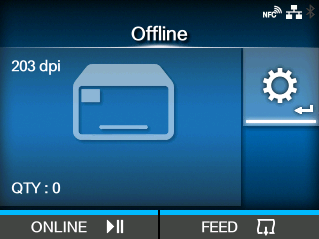

2.	Kiedy produkt pracuje w trybie online, nacisnąć przycisk na panelu operatora, aby przełączyć produkt w tryb offline.

3.	Nacisnąć przycisk , aby wyświetlić menu [Sprawdzanie].

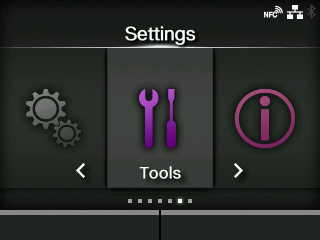

4.	Naciskać przyciski /, aby wybrać [Narzędzia], po czym nacisnąć przycisk .

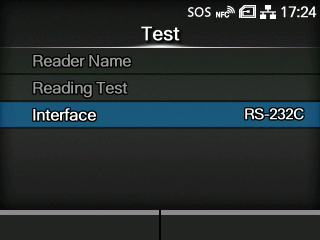

5.	Naciskać przyciski /, aby wybrać [Czytnik kodów kreskowych] > [Odczytywanie] > [Interfejs], po czym nacisnąć przycisk .

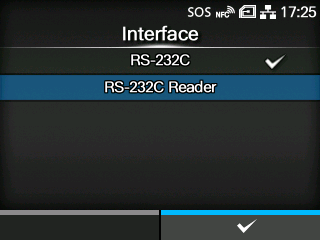

6.	Naciskać przyciski /, aby wybrać [Czytnik RS-232C].

7.	Nacisnąć przycisk , aby zapisać wartość ustawienia.

8.	Nacisnąć przycisk , aby przejść do trybu offline.

9.	Wyłączyć produkt i włączyć go ponownie.

Gdy produkt jest włączony, kontroler kodów kreskowych również zostaje automatycznie włączony.

• Kiedy kontroler kodów kreskowych jest włączony, emituje światło lasera. Chronić wzrok przed promieniem lasera. • Jeśli używany jest kontroler GFS4170, emituje on dalej światło laserowe, gdy produkt jest włączony. Aby wyłączyć światło lasera, należy wyłączyć produkt.

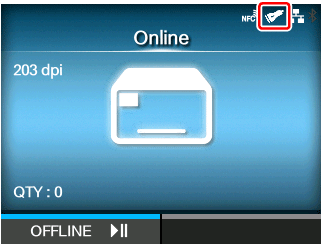

Po nawiązaniu połączenia między produktem a kontrolerem kodów kreskowych, na pasku statusu stanu wyświetlacza pojawi się ikona kontrolera kodów kreskowych.

Przeprowadzić próbny odczyt kontrolerem kodów kreskowych, aby sprawdzić, czy działa prawidłowo.

• Jeśli produkt nie może wykryć kontrolera kodów kreskowych, sprawdzić, czy ustawienia robocze kontrolera kodów kreskowych są prawidłowe.

---
