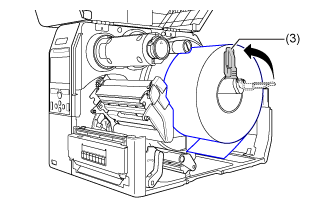

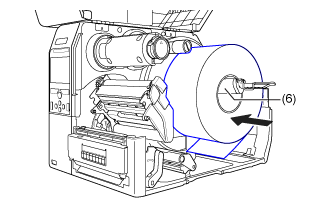

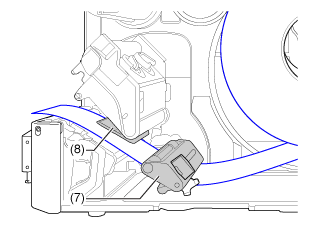

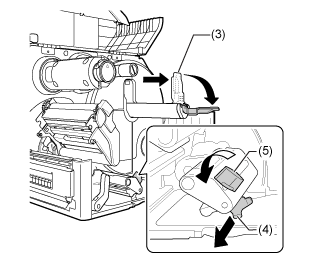

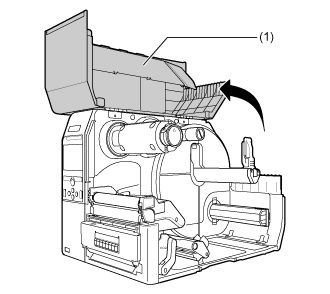

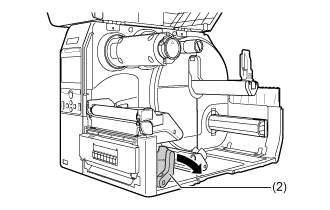

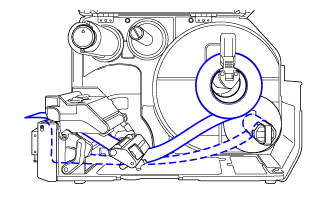

Spis treści. > Wkładanie nośnika i taśmy > Wkładanie nośników > Wkładanie nośników > Wkładanie nośnika z opcjonalnym dyspenserem i przewijarką dozującą podkład Wkładanie nośnika z opcjonalnym dyspenserem i przewijarką dozującą podkład Film (bez dźwięku) znajduje się tutaj. • W przypadku CL4NX Plus • W przypadku CL6NX Plus Poniżej opisano procedurę dozowania etykiet i nawijania podkładu w produkcie. • Maksymalna średnica podkładu, który można przewijać w produkcie to φ120 mm. • Ścieżka prowadzenia nośnika jest przedstawiona na poniższym rysunku. Etykieta Podkład Procedura jest przedstawiona w następującym filmie.CL4NX Plus CL6NX Plus 1. Otworzyć pokrywę górną (1). • Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.2. Pchnąć dźwignię blokady głowicy (2) do tyłu.3. Odsunąć prowadnicę uchwytu nośnika (3) i prowadnicę nośnika (4) od produktu.Obrócić pokrętło (5) przeciwnie do wskazówek zegara, aby zwolnić prowadnicę nośnika.4. Włożyć nośnik w uchwyt nośnika (6).Dopilnować, aby rolka nośnika była całkowicie włożona do środka produktu.5. Lekko docisnąć prowadnicę uchwytu nośnika (3) do rolki nośnika.6. Przełożyć nośnik pod amortyzatorem nośnika (7) i prowadnicą czujnika nośnika (8), jednocześnie wciskając nośnik do środka produktu.Dopilnować, aby koniec nośnika wystawał na zewnątrz z przodu produktu.7. Nacisnąć zaczep (9) z przodu produktu, aby otworzyć dyspenser (10).8. Usunąć około 80 cm etykiet (11) z podkładu (12).9. Przełożyć podkład (12) przez szczelinę dyspensera do wnętrza produktu.10. Ustawić wałek dyspensera (13) pośrodku etykiety.11. Przełożyć podkład (12) pod przewijarką podkładu (14) i przymocować go zaciskiem (15).12. Obrócić ręcznie przewijarkę podkładu (14) przeciwnie do wskazówek zegara, aby nawinąć podkład.13. Zamknąć głowicę drukującą.14. Zamknąć dyspenser.15. Lekko docisnąć prowadnicę nośnika do końca nośnika, a następnie obrócić pokrętłem, aby zablokować prowadnicę nośnika.16. Zamknąć pokrywę górną. • Zamykając pokrywę górną, uważać, aby nie przytrzasnąć sobie palców.17. Nacisnąć przycisk (PRZESUW) w trybie offline, aby wprowadzić nośnik.18. Nacisnąć przycisk (ONLINE), aby przełączyć na tryb online. • Drukowanie termotransferowe wymaga włożenia taśmy. • Jeśli produkt nie będzie używany przez długi okres, pozostawić dyspenser otwarty w celu ochrony wałka.Related TopicsWkładanie taśmy (tylko modele termotransferowe) Powrót do góry
