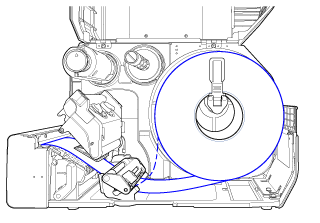

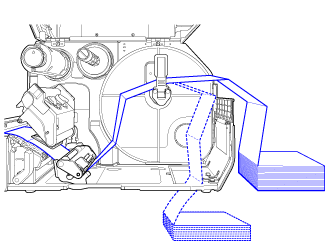

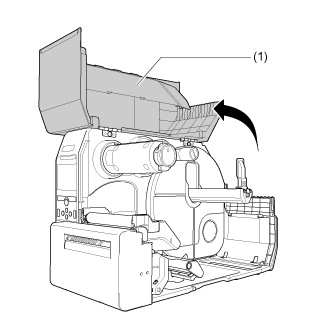

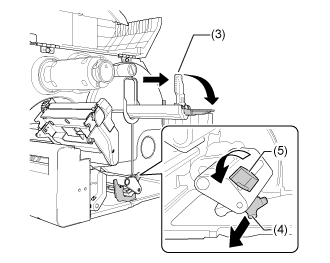

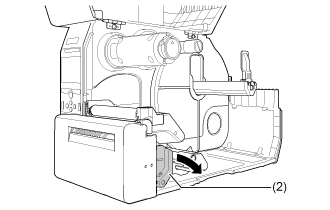

Spis treści. > Wkładanie nośnika i taśmy > Wkładanie nośników > Wkładanie nośników > Wkładanie nośnika z opcjonalną obcinarką obrotową (tylko CL4NX Plus) Wkładanie nośnika z opcjonalną obcinarką obrotową (tylko CL4NX Plus) Film (bez dźwięku) znajduje się tutaj. • W przypadku rolki nośnika • W przypadku nośnika ze składanki • Uważać, aby nie dotykać ostrza obcinarki. Procedura jest przedstawiona w następującym filmie.W przypadku rolki nośnika W przypadku nośnika ze składanki 1. Otworzyć pokrywę górną (1). • Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.2. Pchnąć dźwignię blokady głowicy (2) do tyłu.3. Odsunąć prowadnicę uchwytu nośnika (3) i prowadnicę nośnika (4) od produktu.Obrócić pokrętło (5) przeciwnie do wskazówek zegara, aby zwolnić prowadnicę nośnika.4. Włożyć rolkę nośnika lub nośnik ze składanki.W przypadku rolki nośnikaŚcieżka prowadzenia nośnika jest przedstawiona na poniższym rysunku.Nośnik z tuszem po wewnętrznej stronieNośnik z tuszem po zewnętrznej stroniea. Włożyć nośnik w uchwyt nośnika (6).Dopilnować, aby rolka nośnika była całkowicie włożona w stronę środka produktu.b. Lekko docisnąć prowadnicę uchwytu nośnika (3) do rolki nośnika. W przypadku nośnika ze składankia. Ułożyć nośnik ze składanki w płaskim miejscu i włożyć nośnik od tyłu produktu lub przez szczelinę na nośnik na spodzie produktu.Ścieżka prowadzenia nośnika jest przedstawiona na poniższym rysunku.Włożyć nośnik od tyłu produktu.Włożyć nośnik od spodu produktu. • Wkładając nośnik, trzymać go stroną do nadruku do góry.5. Przełożyć nośnik pod amortyzatorem nośnika (7) i prowadnicą czujnika nośnika (8), jednocześnie wciskając nośnik do środka produktu.6. Włożyć nośnik od środka produktu do wylotu nośnika (9).7. Naciskać głowicę drukującą w dół, aż do zablokowania dźwigni blokady głowicy.8. Lekko docisnąć prowadnicę nośnika (4) do końca nośnika, a następnie obrócić pokrętłem (5), aby zablokować prowadnicę nośnika.9. Zamknąć pokrywę górną. • Zamykając pokrywę górną, uważać, aby nie przytrzasnąć sobie palców.10. Nacisnąć przycisk (PRZESUW) w trybie offline, aby wprowadzić nośnik.11. Nacisnąć przycisk (ONLINE), aby przełączyć na tryb online. • Drukowanie termotransferowe wymaga włożenia taśmy.Related TopicsWkładanie taśmy (tylko modele termotransferowe) Powrót do góry
