Tabela synchronizacji sygnału wejściowego EXT

Element	Kształt fali sygnału wejściowego

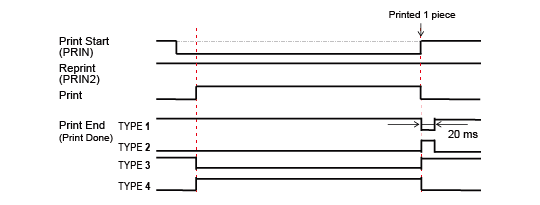

Rozpoczęcie drukowania

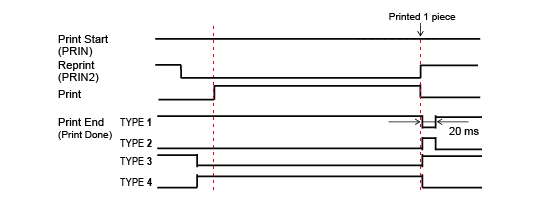

Ponowne drukowanie (brak sygnału rozpoczęcia drukowania)

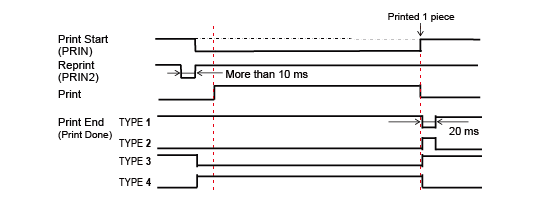

Ponowne drukowanie (z sygnałem rozpoczęcia drukowania)

• Utrzymywanie sygnału rozpoczęcia drukowania (PRIN) na „Niski”, aż do wysłania sygnału zakończenia drukowania (PREND). Aby uzyskać informacje na temat utrzymywania sygnału rozpoczęcia drukowania (PRIN), patrz Utrzymywanie sygnału rozpoczęcia drukowania (PRIN). • Utrzymywać sygnał wyjściowy ponownego drukowania (PRIN2) przez ponad 10 ms. Jeśli sygnał jest wysyłany krócej niż przez 10 ms i sygnał ponownego drukowania nie zostanie zatwierdzony, produkt nie wykona ponownego drukowania.

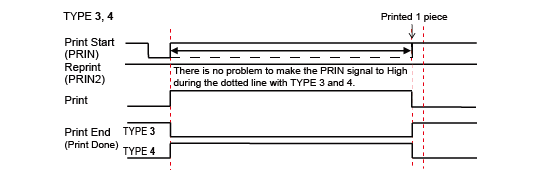

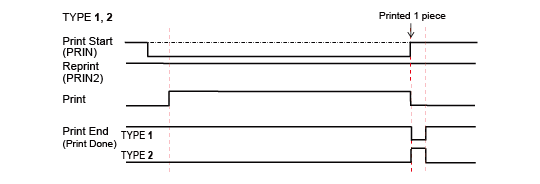

Utrzymywanie sygnału rozpoczęcia drukowania (PRIN)

Element	Kształt fali sygnału wejściowego
Rozpoczęcie drukowania

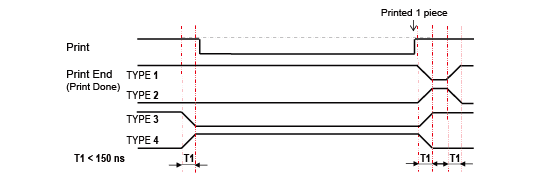

Sygnał zakończenia drukowania (PREND)

•	Czas narastania lub upadku (T1) sygnału zakończenia drukowania jest krótszy niż 150 ns. Należy uwzględnić ten czas w przypadku wysyłania sygnału z podłączonych urządzeń.

•	Gdy sygnał rozpoczęcia druku i sygnał ponownego drukowania są wysyłane jednocześnie, sygnał rozpoczęcia drukowania jest aktywowany i produkt nie wykonuje ponownego drukowania.

•	Sygnał ponownego drukowania jest ważny tylko od czasu zakończenia operacji drukowania (LICZBA=0) do odbioru następnych danych wydruku. Poza tym produkt nie wykonuje ponownego drukowania.
