Wkładanie nośnika z opcjonalną obcinarką

Film (bez dźwięku) znajduje się tutaj.

•	W przypadku rolki nośnika CL4NX Plus

•	W przypadku nośnika ze składanki CL4NX Plus

•	W przypadku rolki nośnika CL6NX Plus

•	W przypadku nośnika ze składanki CL6NX Plus

• Uważać, aby nie dotykać ostrza obcinarki.

　

Procedura jest przedstawiona w następującym filmie.

W przypadku rolki nośnika CL4NX Plus

W przypadku nośnika ze składanki CL4NX Plus

W przypadku rolki nośnika CL6NX Plus

W przypadku nośnika ze składanki CL6NX Plus

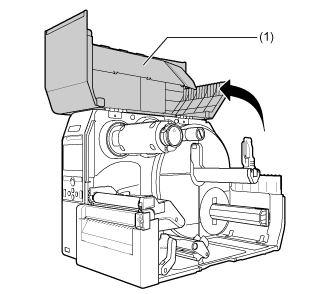

1.	Otworzyć pokrywę górną (1).

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

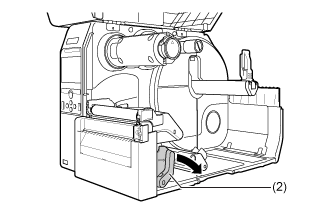

2.	Pchnąć dźwignię blokady głowicy (2) do tyłu.

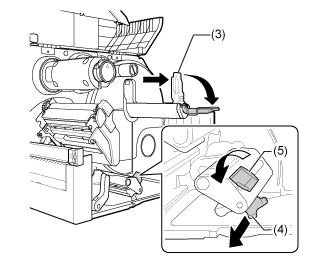

3.	Odsunąć prowadnicę uchwytu nośnika (3) i prowadnicę nośnika (4) od produktu.

Obrócić pokrętło (5) przeciwnie do wskazówek zegara, aby zwolnić prowadnicę nośnika.

4.	Włożyć rolkę nośnika lub nośnik ze składanki.

W przypadku rolki nośnika

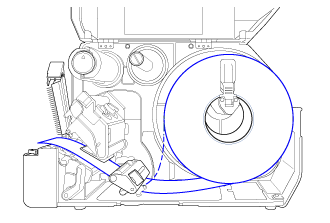

Ścieżka prowadzenia nośnika jest przedstawiona na poniższym rysunku.

Nośnik z tuszem po wewnętrznej stronie

Nośnik z tuszem po zewnętrznej stronie

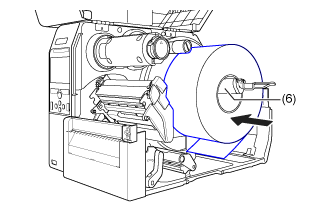

a.	Włożyć nośnik w uchwyt nośnika (6).

Dopilnować, aby rolka nośnika była całkowicie włożona w stronę środka produktu.

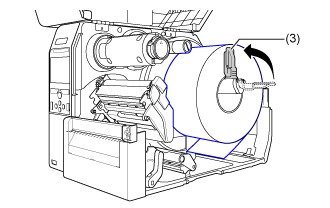

b.	Lekko docisnąć prowadnicę uchwytu nośnika (3) do rolki nośnika.

　

W przypadku nośnika ze składanki

a.	Ułożyć nośnik ze składanki w płaskim miejscu i włożyć nośnik od tyłu produktu lub przez szczelinę na nośnik na spodzie produktu.

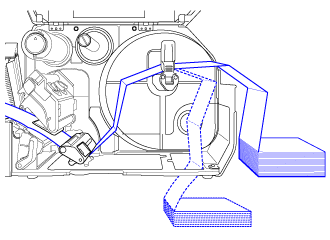

Ścieżka prowadzenia nośnika jest przedstawiona na poniższym rysunku.

Włożyć nośnik od tyłu produktu

Włożyć nośnik od spodu produktu.

• Wkładając nośnik, trzymać go stroną do nadruku do góry.

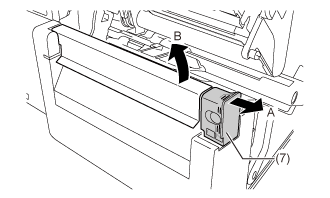

5.	Pociągnąć zaczep (7) obcinarki w stronę A, a następnie otworzyć dźwignię otwierania obcinarki w położenie (B).

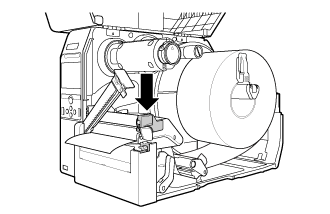

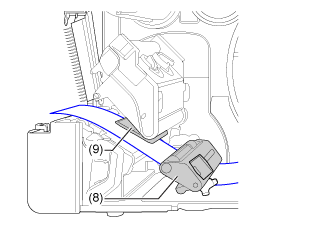

6.	Przełożyć nośnik pod amortyzatorem nośnika (8) i prowadnicą czujnika nośnika (9) oraz przez obcinarkę, jednocześnie wciskając nośnik do środka produktu.

Dopilnować, aby koniec nośnika wystawał na zewnątrz z przodu produktu.

7.	Naciskać głowicę drukującą w dół, aż do zablokowania dźwigni blokady głowicy.

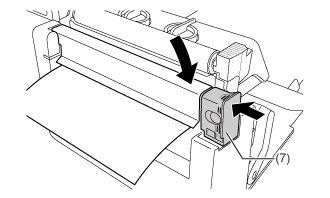

8.	Zamknąć obcinarkę, po czym wcisnąć zaczep (7) w przeciwnym kierunku, aby go zablokować.

9.	Lekko docisnąć prowadnicę nośnika (4) do końca nośnika, a następnie obrócić pokrętłem (5), aby zablokować prowadnicę nośnika.

10.	Zamknąć pokrywę górną.

• Zamykając pokrywę górną, uważać, aby nie przytrzasnąć sobie palców.

11.	Nacisnąć przycisk (PRZESUW) w trybie offline, aby wprowadzić nośnik.

12.	Nacisnąć przycisk (ONLINE), aby przełączyć na tryb online.

• Drukowanie termotransferowe wymaga włożenia taśmy.

---
