Interfejs IEEE1284

Ten interfejs spełnia wymagania normy IEEE1284.

Podstawowe parametry
Złącze	Amphenol 36 styków, żeńskie
Poziom sygnału	Wysoki poziom +2,4 do +5,0 V Niski poziom +0,0 do +0,4 V
Tryb odbioru	Bufor jednoelementowy, bufor wieloelementowy

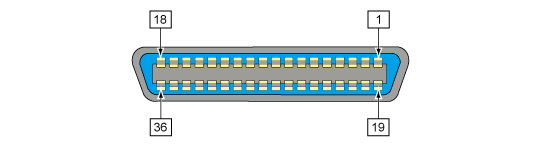

Przypisanie styków złącza
Nr styku	We/wy	Opis
1	Wejście	STROB
2 - 9	Wejście	DANE 1 - DANE 8 DANE1 LSB DANE8 MSB
10	Wyjście	POTW.
11	Wyjście	ZAJĘTY
12	Wyjście	BRAK PAPIERU/BŁĄD PAPIERU
13	Wyjście	WYBIERZ
14	Wejście	PODAWANIE AUTOMATYCZNE
15	-	Nieużywany
16	-	Uziemienie UKŁADU LOGICZNEGO
17	-	Uziemienie ramy
18	-	+5 V
19	-	POWRÓT SYGNAŁU STROBUJĄCEGO
20-27	-	POWRÓT DANYCH 1 - 8
28	-	POTW. POWROTU
29	-	POWRÓT ZAJĘTY
30	-	POWRÓT BRAKU PAPIERU
31	Wejście	INICJALIZACJA
32	Wyjście	USTERKA
33-35	-	Nieużywany
36	Wejście	WYBÓR WEJŚCIA

Parametry kabla
Złącze kabla	Amphenol 36 styków, męskie
Długość kabla	1,5 m lub mniej

• Dane techniczne mogą ulec zmianie bez powiadomienia.
