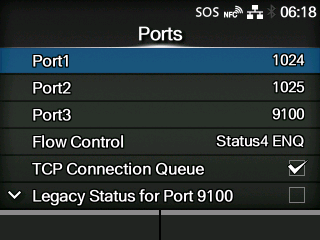

[Porty]

Ustawienie numeru portu TCP/IP.

Opcje ustawień są następujące:

Port1

Ustawienie numeru portu dla Port1.

W przypadku połączenia dwuportowego protokołu Status4, ten port służy do odbioru danych wydruku. W przypadku połączenia jednoportowego protokołu Status3/Status5, ten port służy zarówno do odbierania danych wydruku, jak i odsyłania stanu produktu.

Port2

Ustawienie numeru portu dla Port2.

W przypadku połączenia dwuportowego protokołu Status4, ten port służy do odsyłania stanu produktu.

Port3

Ustawienie numeru portu dla Port3.

W przypadku połączenia jednoportowego protokołu Status3/Status4/Status5, ten port służy zarówno do odbierania danych wydruku, jak i do odsyłania informacji o stanie produktu.

Sterowanie przepływem

Ustawienie protokołu komunikacji.

Kolejka połączeń TCP

Określenie, czy dozwolone będzie kolejkowanie połączenia, jeśli żądania połączenia wysyłać będzie do produktu wiele komputerów sterujących lub aplikacji.

Status kompatybilności Portu 9100

Określenie, czy format odsyłanego statusu dla Port3 ma zostać zmieniony na status zgodności.

◦	Ustawienie nie jest widoczne, jeśli wybrano opcję [Brak] w menu [Sterowanie przepływem].

Opóźnienie odpowiedzi EQN

Ustawienie okresu zwłoki odpowiedzi na polecenie żądania stanu ENQ.

◦	Niedostępne, jeśli wybrano [Status4] w menu [Sterowanie przepływem].

Cykl odpowiedz

Ustawienie częstotliwości odpowiedzi cyklicznej stanu.

◦	Ustawienie dostępne tylko wtedy, gdy wybrano [Status4] w menu [Sterowanie przepływem].

BCC

Ustawienie funkcji kontroli BCC.

◦	Widoczne tylko wtedy, gdy wybrano [Status5] w menu [Sterowanie przepływem].

Role portów od 1 do 3

W funkcji serwera gniazd TCP/IP może być wykorzystywana dowolna z następujących metod połączenia.

Używane porty i ich role zmieniają się zależnie od metody połączenia i protokołu komunikacji.

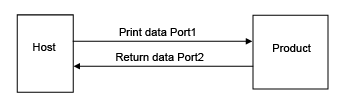

Połączenie dwuportowe

Port1 służy do odbierania danych wydruku, a port2 służy do odsyłania stanu produktu.

Połączenie dwuportowe dostępne jest w protokole komunikacji Status4.

Połączenie jednoportowe

Jeden port służy zarówno do odbierania danych wydruku, jak i odsyłania stanu produktu.

W przypadku protokołu komunikacji Status4, używany jest Port3.

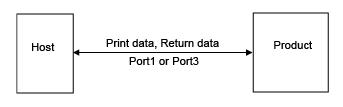

W przypadku protokołu komunikacji Status3 lub Status5, używany jest Port1 lub Port3.
