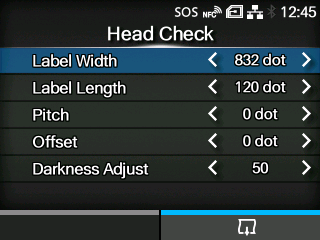

[Spr. głowicy]

Wykonanie wydruku kontrolnego głowicy.

1.	Skontrolować i ustawić opcje wyszczególnione w menu [Spr. głowicy].

2.	Nacisnąć przycisk , aby uruchomić wydruk kontrolny głowicy. Nacisnąć przycisk ponownie , aby wstrzymać drukowanie.

Aby zatrzymać wydruk kontrolny głowicy, najpierw wstrzymać drukowanie, a następnie nacisnąć przycisk .

　

Opcje ustawień są następujące:

Szerokość etykiety

Ustawienie szerokości nośnika używanego do wydruku kontrolnego głowicy.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	CL4NX Plus	CL6NX Plus Jeśli [Pozycja podst. głowicy] to [Standard]	CL6NX Plus Jeśli [Pozycja podst. głowicy] to [Wyjustuj do lewej]
203 dpi (1 punkt = 0,125 mm)	od 320 do 832 punktów	od 320 do 1216 punktów	od 320 do 1340 punktów
305 dpi (1 punkt= 0,083 mm)	od 480 do 1248 punktów	od 480 do 1984 punktów	od 480 do 2010 punktów
609 dpi (1 punkt = 0,042 mm)	od 960 do 2496 punktów	-	-

Długość etykiety

Ustawienie długości jednej sztuki nośnika używanej do wydruku kontrolnego głowicy.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	CL4NX Plus	CL6NX Plus
203 dpi (1 punkt = 0,125 mm)	od 40 do 240 punktów	od 40 do 240 punktów
305 dpi (1 punkt= 0,083 mm)	od 60 do 360 punktów	od 60 do 360 punktów
609 dpi (1 punkt = 0,042 mm)	od 120 do 720 punktów	-

Skok

Ustawienie pozycji drukowania w kierunku pionowym.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	CL4NX Plus	CL6NX Plus
203 dpi (1 punkt = 0,125 mm)	-30 do 0 do 30 punktów	-30 do 0 do 30 punktów
305 dpi (1 punkt= 0,083 mm)	-45 do 0 do 45 punktów	-45 do 0 do 45 punktów
609 dpi (1 punkt = 0,042 mm)	-90 do 0 do 90 punktów	-

Jeśli wartość ustawienia zostanie zmniejszona, pozycja drukowania przesunie się zgodnie z kierunkiem podawania (w stronę przedniej części nośnika).

Zwiększenie wartości ustawienia spowoduje przesunięcie pozycji drukowania w kierunku przeciwnym do kierunku podawania (w stronę tylnej części nośnika).

Przesunięcie

Ustawienie pozycji zatrzymania nośnika.

Zakres ustawień zależy od rozdzielczości produktu.

Zakres ustawień jest następujący:

Rozdzielczość	CL4NX Plus	CL6NX Plus
203 dpi (1 punkt = 0,125 mm)	-30 do 0 do 30 punktów	-30 do 0 do 30 punktów
305 dpi (1 punkt= 0,083 mm)	-45 do 0 do 45 punktów	-45 do 0 do 45 punktów
609 dpi (1 punkt = 0,042 mm)	-90 do 0 do 90 punktów	-

Jeśli wartość ustawienia zostanie zmniejszona, pozycja zatrzymania przesunie się zgodnie z kie runkiem podawania (w stronę przedniej części nośnika).

Zwiększenie wartości ustawienia spowoduje przesunięcie pozycji zatrzymania w kierunku przeciwnym do kierunku podawania (w stronę tylnej części nośnika).

Regulacja zaczernienia

Dostrojenie intensywności drukowania wydruku kontrolnego głowicy.

0 to najjaśniej, a 99 to najciemniej.

• Wartość [Długość etykiety], [Skok], [Przesunięcie] i [Regulacja zaczernienia] ustawiona w menu [Spr. głowicy] zostanie odzwierciedlona w ustawieniach tej samej pozycji w menu [Fabryczne], menu [Lista konfiguracji], menu [Konfiguracja QR] i menu [Czujnik papieru].
