Wkładanie nośnika z opcjonalnym dyspenserem i wylotem podkładu

Film (bez dźwięku) znajduje się tutaj.

•	W przypadku CL4NX Plus

•	W przypadku CL6NX Plus

Poniżej opisano procedurę dozowania etykiet i wyrzucania podkładu z produktu.

　

Procedura jest przedstawiona w następującym filmie.

CL4NX Plus

CL6NX Plus

1.	Otworzyć pokrywę górną (1).

• Pokrywę górną należy maksymalnie odchylić, aby przypadkiem nie opadła.

2.	Pchnąć dźwignię blokady głowicy (2) do tyłu.

3.	Odsunąć prowadnicę uchwytu nośnika (3) i prowadnicę nośnika (4) od produktu.

Obrócić pokrętło (5) przeciwnie do wskazówek zegara, aby zwolnić prowadnicę nośnika.

4.	Włożyć nośnik w uchwyt nośnika (6).

Dopilnować, aby rolka nośnika była całkowicie włożona do środka produktu.

5.	Lekko docisnąć prowadnicę uchwytu nośnika (3) do rolki nośnika.

6.	Przełożyć nośnik pod amortyzatorem nośnika (7) i prowadnicą czujnika nośnika (8), jednocześnie wciskając nośnik do środka produktu.

Dopilnować, aby koniec nośnika wystawał na zewnątrz z przodu produktu.

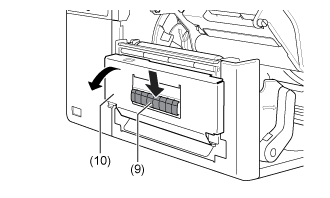

7.	Nacisnąć zaczep (9) z przodu produktu, aby otworzyć dyspenser (10).

8.	Usunąć około 30 cm etykiet (11) z podkładu (12).

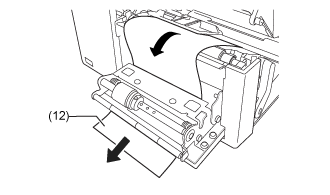

9.	Przełożyć podkład (12) przez szczelinę dyspensera na zewnątrz produktu.

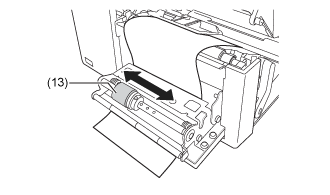

10.	Ustawić wałek dyspensera (13) pośrodku etykiety.

11.	Zamknąć głowicę drukującą.

12.	Zamknąć dyspenser.

13.	Lekko docisnąć prowadnicę nośnika do końca nośnika, a następnie obrócić pokrętłem, aby zablokować prowadnicę nośnika.

14.	Zamknąć pokrywę górną.

• Zamykając pokrywę górną, uważać, aby nie przytrzasnąć sobie palców.

15.	Nacisnąć przycisk (PRZESUW) w trybie offline, aby wprowadzić nośnik.

16.	Nacisnąć przycisk (ONLINE), aby przełączyć na tryb online.

• Drukowanie termotransferowe wymaga włożenia taśmy.

• Jeśli produkt nie będzie używany przez długi okres, pozostawić dyspenser otwarty w celu ochrony wałka.

---
