[Wyjścia]

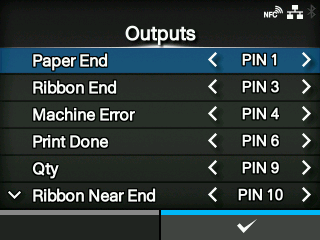

Dla modeli innych niż RFID

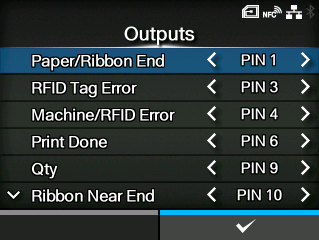

Dla modeli RFID

Przypisz numery styków do sygnałów wyjściowych.

Naciskaj przyciski /, aby wyróżnić element do zmiany, a następnie naciskaj przyciski /, aby zmienić nr styku.

Naciśnij przycisk , aby zapisać ustawienia i powrócić do menu [Sygnały].

Opcje ustawień są następujące:

Koniec papieru

Koniec papieru/taśmy (Dotyczy modeli RFID)

Przypisanie numeru styku dla wysyłania sygnału końca papieru.

Przypisanie numeru styku dla wysyłania sygnału końca papieru/taśmy, jeśli zainstalowano RFID.

Koniec taśmy barwiacej

Błąd etykiety RFID (Dotyczy modeli RFID)

Przypisanie numeru styku dla wysyłania sygnału końca taśmy.

Przypisanie numeru styku dla wysyłania sygnału błędu znacznika RFID, jeśli zainstalowano RFID.

Błąd maszyny

Błąd maszyny/RFID (Dotyczy modeli RFID)

Przypisanie numeru styku dla wysyłania sygnału błędu maszyny.

Przypisanie numeru styku dla wysyłania sygnału błędu maszyny/RFID, jeśli zainstalowano RFID.

Wydruk gotowy

Przypisanie numeru dla wysyłania sygnału zakończenia druku.

Ilość

Offline

[Ilość] jest wyświetlane, jeśli [TRYB1] jest wybrane w menu [EXT 9PIN].

[Offline] jest wyświetlane, jeśli [TRYB2] jest wybrane w menu [EXT 9PIN].

Przypisanie numeru styku dla wysyłania sygnału ilości/offline.

Bliski koniec taśmy barwiacej

Przypisanie numeru styku dla wysyłania sygnału bliskiego końca taśmy.

Podajnik

Przypisanie numeru styku dla wysyłania sygnału dyspensera.

◦	Używać tego sygnału do podłączania dyspensera lub zestawu obcinarki bezpodkładowej (tylko CL4NX Plus).

Bliski koniec etykiet

Przypisanie numeru styku dla wysyłania sygnału bliskiego końca etykiety.

Opcje dla wysyłania poszczególnych sygnałów są następujące:

[PIN 1]	Ustawić wybrany sygnał na styk nr 1.
[PIN 3]	Ustawić wybrany sygnał na styk nr 3.
[PIN 4]	Ustawić wybrany sygnał na styk nr 4.
[PIN 6]	Ustawić wybrany sygnał na styk nr 6.
[PIN 9]	Ustawić wybrany sygnał na styk nr 9.
[PIN 10]	Ustawić wybrany sygnał na styk nr 10.
[WYŁ]	Ustawić wybrany sygnał na tryb wyłączony.

• Nie można ustawić wielu sygnałów wyjściowych na jeden numer styku. Przy próbie ustawienia tego samego numeru, ustawienia zostaną wyświetlone na czerwono i ich zapis będzie niemożliwy.

---
