Korzystanie z funkcji SATO RF Analyze do pomiaru znaczników RFID

Za pomocą funkcji SATO RF Analyze można zmierzyć znacznik RFID.

Ta funkcja automatycznie przesuwa standardową antenę RFID produktu w celu pomiaru znaczników RFID i ustala warunki do ich powtarzalnego zapisu i odczytu. Wyniki pomiaru są natychmiast stosowane do produktu. Ponadto, zapisując je jako model znacznika RFID, można łatwo uzyskiwać dostęp do ustawień w przypadku korzystania z takich samych znaczników RFID.

• Długość od krawędzi przedniej znacznika do transpondera powinna wynosić 15 mm lub więcej. • Długość znacznika powinna wynosić co najmniej 42 mm (wliczając podkład), aby można było uruchomić SATO RF Analyze. • Utrzymywać wartość ustawienia poziomu mocy sygnału radiowego na maksymalnie 24 dBm.

Ustawianie warunków pomiaru

Przed wykonaniem pomiaru ustawić poziom wyszukiwania, moc zapisu/odczytu (tylko moduły UHF) i nazwę do zapisu jako model znacznika RFID.

Ustawić moc odczytu/zapisu zgodnie z przewodnikiem konfiguracji transpondera. Aby uzyskać szczegółowe informacje, otworzyć następujący adres URL:

https://www.sato-global.com/rfid/guide.html

Aby używać transponderów, które nie zostały opisane w Przewodniku konfiguracji transpondera, użyć wartości domyślnych.

1.	Kiedy produkt pracuje w trybie online, nacisnąć przycisk na panelu operatora, aby przełączyć produkt w tryb offline.

2.	Nacisnąć przycisk , aby wyświetlić menu [Sprawdzanie].

3.	Naciskać przyciski /, aby wybrać [Interfejs], po czym nacisnąć przycisk .

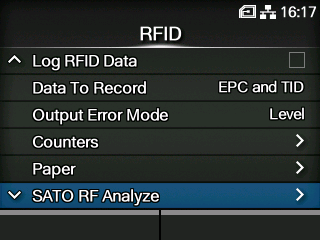

4.	Naciskać przyciski /, aby wybrać [RFID] > [SATO RF Analyze], po czym nacisnąć przycisk .

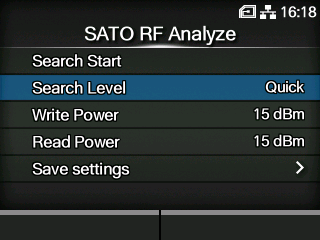

5.	Naciskać przyciski /, aby wybrać [Poziom poszukiwania], po czym nacisnąć przycisk .

6.	Naciskać przyciski /, aby wybrać poziom wyszukiwania do zastosowania, a następnie nacisnąć przycisk .

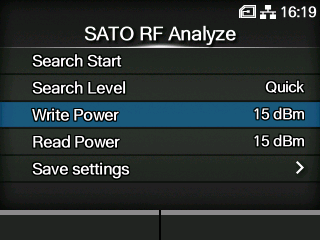

7.	Jeśli używany jest moduł UHF, naciskać przyciski /, aby wybrać [Moc zapisu], a następnie nacisnąć przycisk .

8.	Ustawić moc zapisu, a następnie nacisnąć przycisk w celu zapisania ustawienia.

• Utrzymywać wartość ustawienia 24 dBm lub niższą.

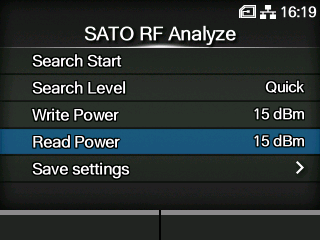

9.	Jeśli używany jest moduł UHF, naciskać przyciski /, aby wybrać [Moc odczytu], a następnie nacisnąć przycisk .

10.	Ustawić moc odczytu, a następnie nacisnąć przycisk w celu zapisania ustawienia.

• Utrzymywać wartość ustawienia 24 dBm lub niższą.

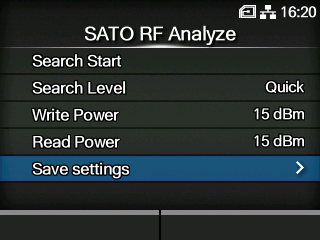

11.	Naciskać przyciski /, aby wybrać [Zapisz ustawienia], po czym nacisnąć przycisk .

12.	Naciskać przyciski /, aby wybrać [Nazwa modelu], po czym nacisnąć przycisk .

13.	Dokonać edycji nazwy modelu, pod którą zapisane mają być wyniki pomiaru, a następnie nacisnąć przycisk .

W tym polu można wpisać maksymalnie 32 znaki. Dozwolone są litery (małe i wielkie), cyfry oraz symbole.

• Jeśli zapisze się je bez wprowadzania nazwy modelu, nazwa modelu zostanie zapisana jako domyślna: „RFID_TAG”.

Wykonywania analizy z użyciem SATO RF Analyze

Wykonać analizę z użyciem SATO RF Analyze z wykorzystaniem ustawionych warunków pomiaru.

14.	Ustawić znacznik RFID na produkcie.

15.	Wybrać [Rozpoczęcie poszukiwania] na ekranie [SATO RF Analyze], a następnie nacisnąć przycisk .

16.	Nacisnąć przycisk na ekranie potwierdzenia.

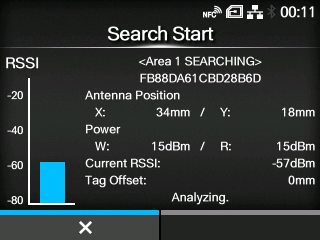

Rozpocznie się pomiar i stan pomiaru zostanie wyświetlony na ekranie.

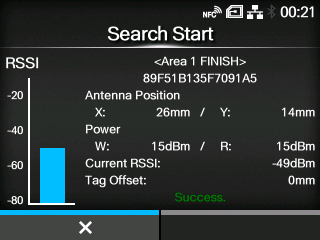

17.	Po zakończeniu pomiaru i wyświetleniu [ZAKOŃCZ], nacisnąć przycisk button.

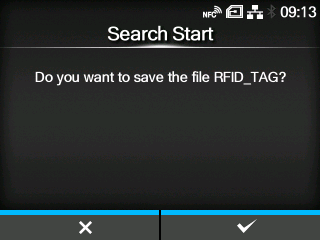

18.	Aby zapisać wyniki pomiarów jako model znacznika RFID, nacisnąć przycisk . Aby ich nie zapisywać, nacisnąć przycisk .

• Jeśli pomiar nie powiedzie się, pojawi się komunikat wymagający zmiany wartości [Moc zapisu] i [Moc odczytu] o +1 dBm lub -1 dBm, w zależności od przyczyny niepowodzenia. Nacisnąć przycisk , aby wykonać regulację, a następnie ponownie wykonać pomiar. • Nie otwierać pokrywy górnej podczas pomiaru. Jeśli otworzy się górną pokrywę przed zamknięciem komunikatu z prośbą o zapisanie ustawień, konieczne będzie ponowne przeprowadzenie pomiaru. • Nie wysyłać polecenia DC2 do produktu podczas pomiaru. Jeśli otrzymane zostanie polecenie dotyczące ustawienia siły sygnału radiowego lub polecenie resetowania, pomiar nie zakończy się prawidłowo. • Nie należy kolejno wykonywać więcej niż 10 pomiarów. Jeśli konieczne jest wykonanie 11 lub więcej pomiarów, odczekać na ostygnięcie modułu RFID. • Jeśli podczas pomiaru wystąpi błąd i pomiar zostanie przerwany, wyświetlacz powróci do ekranu potwierdzenia, niezależnie od typu błędu.
