Połączenie przez interfejs RS-232C (standardowy)

Kabel interfejsu należy podłączać, gdy zasilanie produktu jest wyłączone.

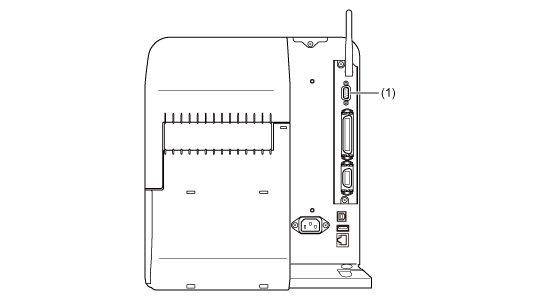

Podłączyć kabel RS-232C do złącza RS-232C (1).

Skonfigurować ustawienia interfejsu produktu stosownie do ustawień interfejsu komputera.

Parametry komunikacyjne interfejsu RS-232C mogą być ustawione w menu [Interfejs] produktu lub aplikacji All-In-One Tool.

• Aby użyć interfejsu RS-232C do połączenia z komputerem, menu [Narzędzia] > [Czytnik kodów kreskowych] > [Odczytywanie] > [Interfejs] produktu musi być ustawione na [RS-232C]. • Ustawienia interfejsu komputera można zweryfikować w następujący sposób. W menedżerze urządzeń kliknąć prawym przyciskiem myszy ikonę [Ports (COM & LPT)] > [Communications Port (COM1)] i wybrać [Properties]. Następnie przejść do karty [Port Settings] na wyświetlonym ekranie Właściwości. • Rodzaj kabla RS-232C zależy od ustawienia protokołu komunikacyjnego. Jeśli użyty zostanie nieodpowiedni kabel, komunikacja nie będzie działać poprawnie. • Jeśli ustawienia komunikacji komputera i produktu są różne, komunikacja nie będzie działać poprawnie. Wykryty zostanie błąd komunikacji. • Sterownik drukarki wymaga, aby jako protokół komunikacji wybrane było ustawienie Status4. (Wartość domyślna protokołu komunikacji interfejsu RS-232C produktu to Status4). • Sprawdzić, czy użyty został zalecany kabel RS-232C. • Drukowanie przy użyciu przejściówki ze złącza USB na szeregowe może nie działać poprawnie. Nie jest też wtedy obsługiwana procedura podłączenia.

---
