Podstawowe parametry techniczne funkcji kontroli kodów kreskowych

Funkcja kontroli kodów kreskowych wykonuje próbny odczyt kodów kreskowych wydrukowanych przez ten produkt, aby zapobiec dystrybucji etykiet z wadliwymi kodami kreskowymi. Z tej funkcji można korzystać, instalując w produkcie obsługiwane kontrolery kodów kreskowych.

Podstawowe parametry techniczne funkcji kontroli kodów kreskowych są następujące:

Element		Parametr techniczny
Obsługiwane kontrolery kodów kreskowych		• Produkcji IDEC/DATALOGIC (złącze USB) ◦ WB1F-100S1S (do kodów kreskowych 1D) ◦ GFS4170 (do kodów kreskowych 1D) ◦ GFS4470 (do kodów kreskowych 1D/2D) • Produkcji KEYENCE (złącze RS-232C) ◦ BL-1301 (do kodów kreskowych 1D) ◦ SR-710 (do kodów kreskowych 1D/2D) Informacje na temat ustawień i obsługiwanych kodów kreskowych znajdują się w instrukcji obsługi kontrolera kodów kreskowych.
Obsługiwane polecenia		SBPL/SZPL/SIPL/STCL/SDPL/SEPL   • AEP nie jest obsługiwany.
Obsługiwane tryby drukowania		Ciągły/obcinarka/cięcie i drukowanie/dyspenser/bezpodkładowy (tylko CL4NX Plus)   • Niedostępne w trybie odrywania. • Niedostępne dla modeli RFID. • Funkcja drukowania VOID nie jest obsługiwana w trybie dyspensera i w trybie bezpodkładowym (tylko CL4NX Plus).
Szybkość drukowania/intensywność drukowania		Optymalna szybkość drukowania i intensywności drukowania dla bezpiecznego odczytu zależą od różnych warunków, takich jak typ kodu kreskowego i układ etykiety. Koniecznie przeprowadzić odczyt próbny i ustalić odpowiednie ustawienia.

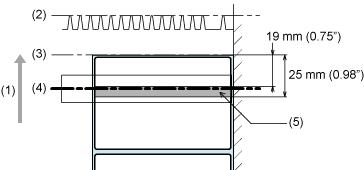

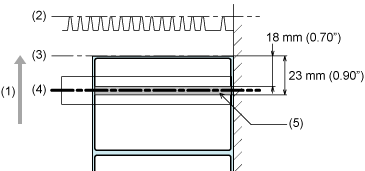

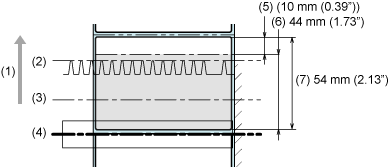

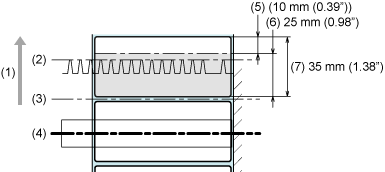

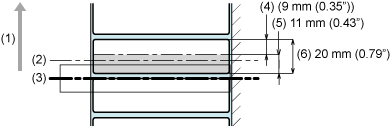

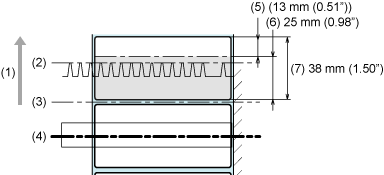

Obszar do nadruku (Obszar odczytywania kodów kreskowych)		Taki sam, jak podany w parametrach technicznych produktu. Istnieją jednak następujące ograniczenia: Tryb ciągły Kody kreskowe wydrukowane w zakresie 11 mm od tylnego końca etykiety nie mogą być odczytywane, ponieważ są zasłaniane przez głowicę drukującą i płytkę regulacji taśmy. (1) Kierunek podawania nośnika (2) Płytka regulacji taśmy (3) Głowica drukująca (4) Obszar odczytu (dla minimalnego rozstawu nośników) (5) Nieczytelny obszar (6) Minimalny rozstaw mediów Obcinarka/tryb cięcia i drukowania Odczyt kodów kreskowych wydrukowanych w poniższym obszarze jest niemożliwy, ponieważ zasłania go pokrywa obcinarki. ◦ Obcinarka (przecinanie każdej etykiety): 25 mm od tylnego końca etykiety (1) Kierunek podawania nośnika (2) Pokrywa obcinarki (3) Pozycja cięcia (4) Głowica drukująca (5) Obszar odczytu (dla minimalnego rozstawu nośników) (6) Nieczytelny obszar (7) Minimalny rozstaw mediów 　 ◦ Obcinarka (cięcie w zależności od określonej liczby etykiet)/cięcie i drukowanie: 44 mm od tylnego końca etykiety (1) Kierunek podawania nośnika (2) Pokrywa obcinarki (3) Pozycja cięcia (4) Głowica drukująca (5) Obszar odczytu (dla minimalnego rozstawu nośników) (6) Nieczytelny obszar (7) Minimalny rozstaw mediów Tryb cięcia i drukowania Nie drukować kodu kreskowego 2D ani seryjnego (orientacja 90° lub 270° w odniesieniu do kierunku podawania nośnika) w obrębie poniższego obszaru, ponieważ może to spowodować powstanie białych plam. ◦ CL4NX Plus: 18 do 23 mm od przedniego końca etykiety (pozycja cięcia) (1) Kierunek podawania nośnika (2) Pokrywa obcinarki (3) Pozycja cięcia (4) Głowica drukująca (5) Zakres, w którym pojawiają się białe pola 　 ◦ CL6NX Plus: 19 do 25 mm od przedniego końca etykiety (pozycja cięcia) (1) Kierunek podawania nośnika (2) Pokrywa obcinarki (3) Pozycja cięcia (4) Głowica drukująca (5) Zakres, w którym pojawiają się białe pola Tryb bezpodkładowy (tylko CL4NX Plus) Kody kreskowe wydrukowane w zakresie 25 mm od tylnego końca etykiety nie mogą być odczytywane, ponieważ są zasłaniane przez pokrywę obcinarki. (1) Kierunek podawania nośnika (2) Pokrywa obcinarki (3) Pozycja cięcia (4) Głowica drukująca (5) Obszar odczytu (dla minimalnego rozstawu nośników) (6) Nieczytelny obszar (7) Minimalny rozstaw mediów
Wymiary nośników, których można używać	Szerokość nośnika	Taki sam, jak podany w parametrach technicznych produktu.
	Rozstaw nośnika	Minimalny rozmiar jest inny od podanego w danych technicznych produktu. Tryb ciągły ◦ 203 dpi: 20 do 2 497 mm (z podkładem: 23 do 2 500 mm) ◦ 305 dpi: 20 do 1 497 mm (z podkładem: 23 do 1 500 mm) ◦ 609 dpi (tylko CL4NX Plus): 20 do 397 mm (z podkładem: 23 do 400 mm) Tryb obcinarki (cięcie każdej etykiety) ◦ 203 dpi: 35 do 2 497 mm (z podkładem: 38 do 2 500 mm) ◦ 305 dpi: 35 do 1 497 mm (z podkładem: 38 do 1 500 mm) ◦ 609 dpi (tylko CL4NX Plus): 35 do 397 mm (z podkładem: 38 do 400 mm) Obcinarka (cięcie w zależności od wyznaczonej liczby etykiet)/tryb cięcia i drukowania ◦ 203 dpi: 54 do 2 497 mm (z podkładem: 57 do 2 500 mm) ◦ 305 dpi: 54 do 1 497 mm (z podkładem: 57 do 1 500 mm) ◦ 609 dpi (tylko CL4NX Plus): 54 do 397 mm (z podkładem: 57 do 400 mm) Tryb dyspensera ◦ 27 do 397 mm (z podkładem: 30 do 400 mm) Tryb bezpodkładowy (tylko CL4NX Plus) ◦ 38 do 120 mm
Typy nośników, które można stosować		Taki sam, jak podany w parametrach technicznych produktu. Jednakże, jeśli etykieta ma srebrny kolor lub jest laminowana, odczytanie kodu kreskowego przez kontroler kodów kreskowych jest utrudnione, ponieważ światło z kontrolera może odbijać się od powierzchni etykiety. Należy koniecznie uważnie przeprowadzić odczyt próbny z wyprzedzeniem.
Odczytywane orientacje kodów kreskowych	Kontroler kodów kreskowych 1D	(1) Kierunek podawania nośnika
	Kontroler kodów 2D	(1) Kierunek podawania nośnika Umieścić kod kreskowy w polu widzenia kontrolera. Przeprowadzić dokładnie test odczytu z wyprzedzeniem.
Zalecane rozmiary kodów kreskowych	Kod kreskowy 1D	Wąski kod kreskowy: 0,25 mm lub więcej • 203 dpi: 2 punkty lub więcej • 305 dpi: 3 punkty lub więcej • 609 dpi (tylko CL4NX Plus): 6 punktów lub więcej Zapoznać się z danymi technicznymi poszczególnych kontrolerów kodów kreskowych.
	Kod 2D	Rozmiar komórki: 0,25 mm lub więcej • 203 dpi: 2 punkty lub więcej • 305 dpi: 3 punkty lub więcej • 609 dpi (tylko CL4NX Plus): 6 punktów lub więcej Zapoznać się z danymi technicznymi poszczególnych kontrolerów kodów kreskowych. Rozmiar pola widzenia jest zgodny z parametrami technicznymi kontrolera kodów kreskowych.

　

Dostępne formaty kodu

Funkcja kontroli kodów kreskowych obsługuje następujące formaty kodów. Sprawdzić parametry techniczne kontrolera kodów kreskowych, aby zapewnić zgodność z dostępnymi typami kodów.

Typ kodu	Dostępne formaty kodu
Kody kreskowe 1D	CODABAR(NW-7) CODE39, CODE93, CODE128 JAN/EAN-13/8 UPC-A/UPC-E ITF Przemysłowe 2 z 5 Matryca 2 z 5 MSI GS1-128 POSTNET IMB (USPS) GS1 DataBar Omnidirectional GS1 DataBar Truncated GS1 DataBar Limited GS1 DataBar Expanded GS1 DataBar Stacked GS1 DataBar Stacked Omnidirectional GS1 DataBar Expanded Stacked
Kody 2D	PDF417 Micro PDF417 Kod Maxi Kod QR Kod Micro QR Data Matrix Aztec Code
Symbole złożone	JAN/EAN-13/8(CC-A/CC-B) UPC-A/UPC-E(CC-A/CC-B) GS1-128(CC-A/CC-B/CC-C) GS1 DataBar(CC-A/CC-B)

• Aby korzystać z trybu porównania, utworzyć kody kreskowe za pomocą poleceń kodów kreskowych. Jeżeli kod kreskowy, taki jak dane graficzne (obraz BMP itp.) lub wstępnie wydrukowany kod kreskowy zostanie umieszczony w obszarze odczytu kodu kreskowego, ten tryb może nie działać prawidłowo.

• W trybie odczytu można uwzględniać kody kreskowe nieutworzone za pomocą poleceń kodów kreskowych (np. dane graficzne lub wcześniej wydrukowane kody kreskowe) jako cel kontroli. W tym celu wybrać [Ustawienia] w [Nr zestawu kodów paskowych] i określić liczbę kodów kreskowych na etykietę w [Barcodes per Label]. Jednakże takie kody kreskowe mogą nie być odczytywane przez skanery, przez co ten tryb nie będzie działać prawidłowo.

---
