Установка риббона

Посмотрите видео здесь (без звука).

•	Для CL4NX Plus

•	Для CL6NX Plus

• Печатающая головка и окружающая ее поверхность нагреваются после печати. Будьте осторожны, чтобы не обжечься. • Прикосновение голой рукой к краю печатающей головки может привести к травме.

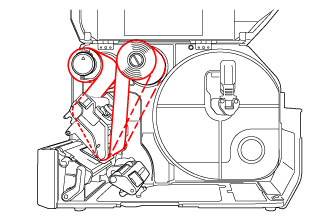

• Для оптимального качества печати используйте оригинальный носитель и риббоны SATO, предназначенные для данного принтера. • Тракт риббона показан на рисунке ниже. Риббон с внутренней намоткой Риббон с внешней намоткой • Вы также можете обратиться к наклейке, расположенной на внутренней стороне верхней крышки.

　

Для ознакомления с процедурой посмотрите видео по ссылке ниже.

CL4NX Plus

CL6NX Plus

1.	Откройте верхнюю крышку (1).

• Полностью откройте верхнюю крышку, чтобы предотвратить случайное опускание крышки.

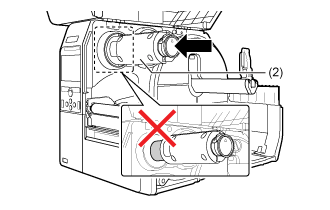

2.	Вставьте смотчик для использованного риббона (2) до упора.

Если на смотчике для использованного риббона есть риббон, удалите его со смотчика перед установкой нового риббона.

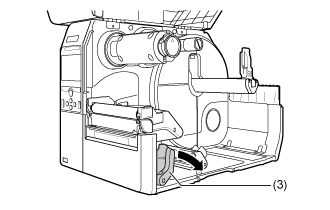

3.	Нажмите рычаг блокировки головки (3) в направлении назад.

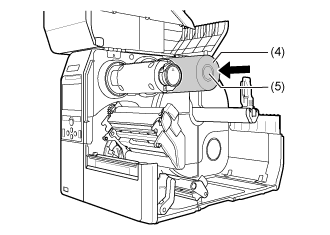

4.	Установите риббон (4) на держатель риббона (5).

Учитывая направление намотки, вставьте риббон до конца.

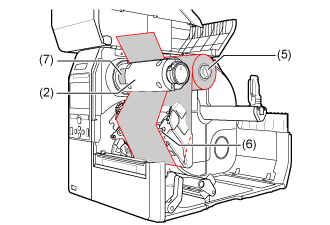

5.	Из держателя риббона (5) пропустите риббон под печатающей головкой (6).

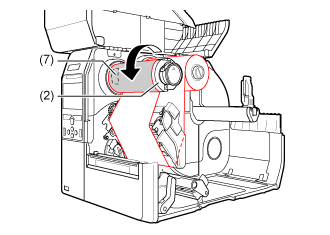

6.	Намотайте риббон против часовой стрелки на смотчик для использованного риббона (2) и накладку для фиксирования конца риббона (7).

Поверните смотчик для использованного риббона против часовой стрелки на несколько оборотов, чтобы намотать риббон.

7.	Если носитель уже установлен, нажмите печатающую головку вниз до фиксации рычага блокировки головки.

Если носитель не установлен, установите его.

8.	Закройте верхнюю крышку.

• Закрывая верхнюю крышку, будьте осторожны, чтобы не прищемить пальцы.

---
