Установка рулонного носителя

Посмотрите видео здесь (без звука).

•	Для CL4NX Plus

•	Для CL6NX Plus

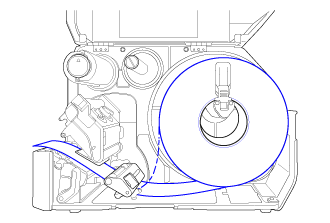

• Тракт рулона с носителя показан на рисунке ниже. Носитель с внутренней намоткой Носитель с внешней намоткой

　

Для ознакомления с процедурой посмотрите видео по ссылке ниже.

CL4NX Plus

CL6NX Plus

1.	Откройте верхнюю крышку (1).

• Полностью откройте верхнюю крышку, чтобы предотвратить случайное опускание крышки.

2.	Нажмите рычаг блокировки головки (2) в направлении назад.

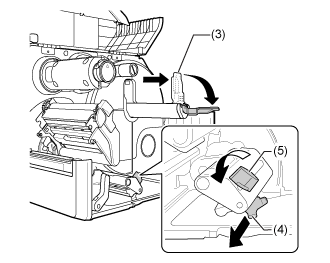

3.	Потяните направляющую держателя носителя (3) и направляющую носителя (4) в сторону от принтера.

Поверните ручку (5) против часовой стрелки, чтобы освободить направляющую носителя.

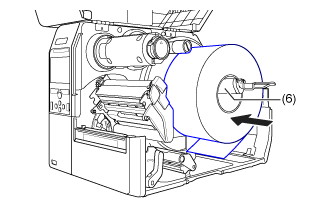

4.	Установите носитель в держатель носителя (6).

Убедитесь, что рулонный носитель полностью вошел внутрь принтера.

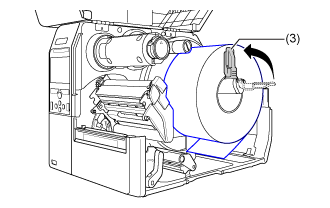

5.	Слегка прижмите направляющую держателя носителя (3) к рулонному носителю.

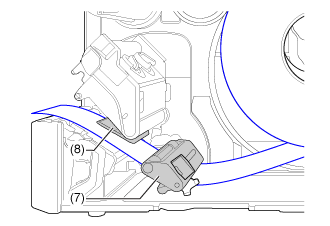

6.	Пропустите носитель под демпфером носителя (7) и направляющей датчика носителя (8), проталкивая носитель внутрь принтера.

Убедитесь, что конец носителя выходит из передней части принтера.

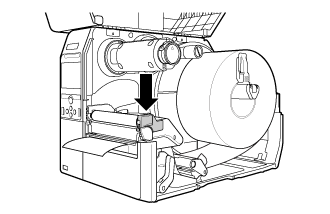

7.	Нажмите печатающую головку вниз, пока рычаг блокировки головки не зафиксируется.

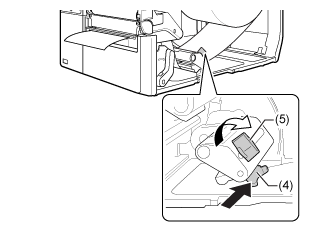

8.	Слегка прижмите направляющую носителя (4) к концу носителя и поверните ручку (5), чтобы зафиксировать направляющую носителя.

9.	Закройте верхнюю крышку.

• Закрывая верхнюю крышку, будьте осторожны, чтобы не прищемить пальцы.

10.	Нажмите кнопку (FEED (ПОДАЧА)) в автономном режиме, чтобы подать носитель.

11.	Нажмите кнопку (ONLINE (СЕТЕВОЙ РЕЖИМ)), чтобы перейти в сетевой режим.

• Для термотрансферной печати необходимо установить риббон (термотрансферную ленту).

---
