Замена печатающей головки

Посмотрите видео здесь (без звука).

•	Для CL4NX Plus

•	Для CL6NX Plus

Вы можете легко снять и заменить поврежденную или изношенную печатающую головку.

• Не включайте и не выключайте принтер, не подключайте и не отсоединяйте шнур питания мокрыми руками. Это может привести к поражению электрическим током. • Перед заменой печатающей головки отсоедините шнур питания от розетки переменного тока. • Надевайте перчатки перед заменой печатающей головки во избежание ее повреждения.

　

Для ознакомления с процедурой посмотрите видео по ссылке ниже.

CL4NX Plus

CL6NX Plus

1.	Убедитесь, что принтер выключен, и отсоедините шнур питания от розетки.

2.	Откройте верхнюю крышку.

• Полностью откройте верхнюю крышку, чтобы предотвратить случайное опускание крышки.

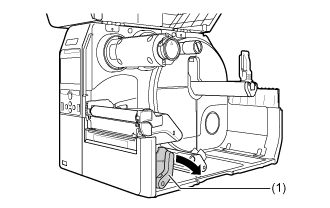

3.	Нажмите на рычаг блокировки головки (1) в направлении назад, чтобы разблокировать печатающую головку.

• Печатающая головка и окружающая ее поверхность нагреваются после печати. Подождите, пока принтер остынет. • Прикосновение голой рукой к краю печатающей головки может привести к травме.

4.	Снимите носитель и риббон, если они уже установлены.

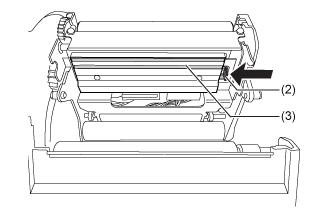

5.	Нажмите на рычаг (2), чтобы снять печатающую головку (3).

• В моделях UHF RFID на печатающей головке установлена антенна для считывателей RFID-меток, работающая в диапазоне частот UHF. Не тяните кабель антенны при замене печатающей головки. За дополнительной информацией обращайтесь к реселлеру, дилеру или в центр технической поддержки SATO.

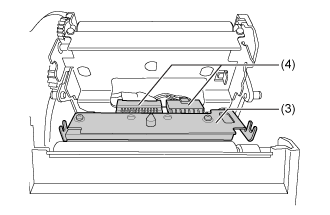

6.	Отсоедините все разъемы (4) от неисправной печатающей головки (3).

Всего имеется два разъема для CL4NX Plus и три разъема для CL6NX Plus.

7.	Присоедините все разъемы (4) к новой печатающей головке.

• Обращайтесь с печатающей головкой осторожно. Не загрязняйте и не царапайте чувствительную поверхность печатающей головки.

8.	Установите новую печатающую головку.

Установите печатающую головку так, чтобы она зафиксировалась со звуком щелчка.

9.	Установите носитель и риббон обратно, если вы сняли их в шаге 4.
