Замена резинового валика

Посмотрите видео здесь (без звука).

•	Для CL4NX Plus

•	Для CL6NX Plus

Вы можете легко снять и заменить поврежденный или изношенный резиновый валик.

• Не включайте и не выключайте принтер, не подключайте и не отсоединяйте шнур питания мокрыми руками. Это может привести к поражению электрическим током. • Перед заменой резинового валика отсоедините шнур питания от розетки переменного тока.

Рекомендации по замене резинового валика

На левой стороне резинового валика есть полосы. Когда эти полосы начнут исчезать, резиновый валик следует заменить.

• Это только общие рекомендации. Скорость износа резинового валика зависит от используемого носителя. В любом случае резиновый валик необходимо заменить, если его износ влияет на качество печати принтера.

　

Для ознакомления с процедурой посмотрите видео по ссылке ниже.

CL4NX Plus

CL6NX Plus

1.	Убедитесь, что принтер выключен, и отсоедините шнур питания от розетки.

2.	Откройте верхнюю крышку.

• Полностью откройте верхнюю крышку, чтобы предотвратить случайное опускание крышки.

3.	Нажмите на рычаг блокировки головки (1) в направлении назад, чтобы разблокировать печатающую головку.

• Печатающая головка и окружающая ее поверхность нагреваются после печати. Будьте осторожны, чтобы не обжечься. • Прикосновение голой рукой к краю печатающей головки может привести к травме.

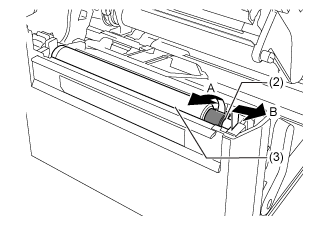

4.	Поднимите рычаг (2) в направлении A, чтобы разблокировать резиновый валик (3), а затем вытяните резиновый валик (3) в направлении B.

5.	Установите новый резиновый валик.

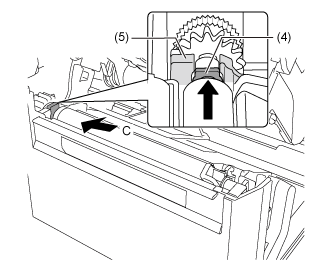

a.	Убедитесь, что выступ (4) на левом, ведущем конце резинового валика направлен вверх. Вставьте резиновый валик в направлении C так, чтобы выступ (4) зафиксировался в пазу (5) на ведущем конце.

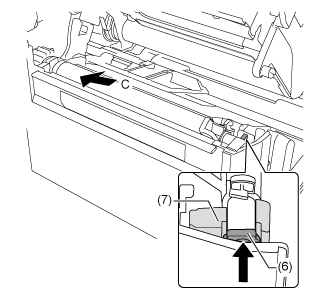

b.	Убедитесь, что выступ (6) на правом, ведомом конце резинового валика направлен вверх. Снова вставьте резиновый валик в направлении C так, чтобы выступ (6) зафиксировался в пазу (7) на ведомом конце.

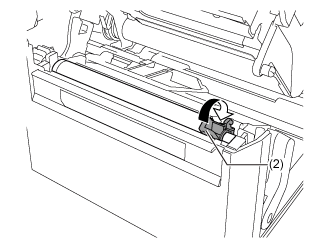

6.	Поверните рычаг (2) обратно, чтобы заблокировать резиновый валик.
