Установка носителя с дополнительным блоком отделителя этикеток и смотчиком подложек

Посмотрите видео здесь (без звука).

•	Для CL4NX Plus

•	Для CL6NX Plus

Далее описана процедура отделения этикетки и смотки подложки в принтере.

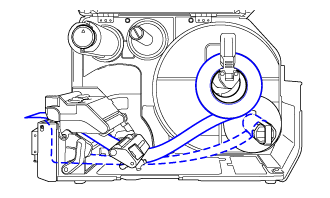

• Максимальный диаметр подложки, которая может сматываться в принтере, составляет 120 мм (4,72 дюйма). • Тракт рулона с носителя показан на рисунке ниже. Этикетка Подложка

　

Для ознакомления с процедурой посмотрите видео по ссылке ниже.

CL4NX Plus

CL6NX Plus

1.	Откройте верхнюю крышку (1).

• Полностью откройте верхнюю крышку, чтобы предотвратить случайное опускание крышки.

2.	Нажмите рычаг блокировки головки (2) в направлении назад.

3.	Потяните направляющую держателя носителя (3) и направляющую носителя (4) в сторону от принтера.

Поверните ручку (5) против часовой стрелки, чтобы освободить направляющую носителя.

4.	Установите носитель в держатель носителя (6).

Убедитесь, что рулонный носитель полностью вошел внутрь принтера.

5.	Слегка прижмите направляющую держателя носителя (3) к рулонному носителю.

6.	Пропустите носитель под демпфером носителя (7) и направляющей датчика носителя (8), проталкивая носитель внутрь принтера.

Убедитесь, что конец носителя выходит из передней части принтера.

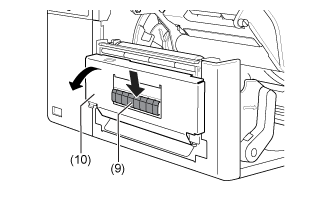

7.	Нажмите на выступ (9) в передней части принтера, чтобы открыть блок отделителя этикеток (10).

8.	Отделите около 80 см (31,5 дюйма) этикеток (11) от подложки (12).

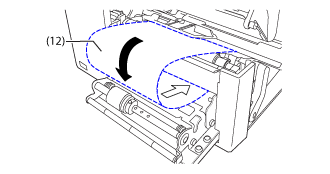

9.	Пропустите подложку (12) через зазор блока отделителя этикеток внутрь принтера.

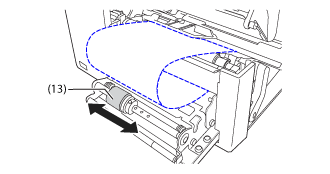

10.	Установите валик отделителя этикеток (13) по центру этикетки.

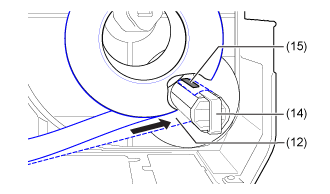

11.	Пропустите подложку (12) под смотчиком подложки (14) и закрепите ее зажимом (15).

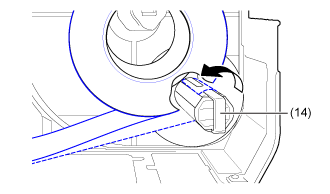

12.	Поверните рукой смотчик подложки (14) против часовой стрелки, чтобы смотать подложку.

13.	Закройте печатающую головку.

14.	Закройте блок отделителя этикеток.

15.	Слегка прижмите направляющую этикеток к концу носителя, а затем поверните ручку, чтобы зафиксировать направляющую носителя.

16.	Закройте верхнюю крышку.

• Закрывая верхнюю крышку, будьте осторожны, чтобы не прищемить пальцы.

17.	Нажмите кнопку (FEED (ПОДАЧА)) в автономном режиме, чтобы подать носитель.

18.	Нажмите кнопку (ONLINE (СЕТЕВОЙ РЕЖИМ)), чтобы перейти в сетевой режим.

• Для термотрансферной печати необходимо установить риббон (термотрансферную ленту).

• Если принтер не используется в течение длительного времени, держите блок отделителя этикеток открытым, чтобы защитить валик.

---
