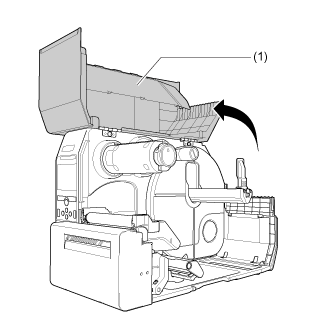

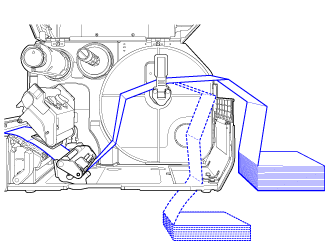

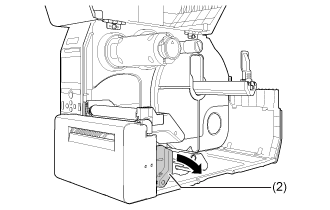

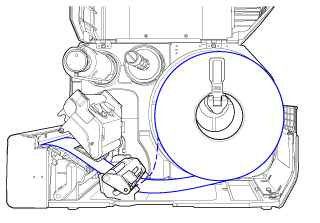

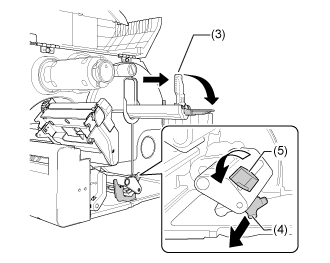

Начало > Установка носителя и риббона > Установка носителя > Установка носителя > Установка носителя с дополнительным поворотным режущим блоком (только CL4NX Plus) Установка носителя с дополнительным поворотным режущим блоком (только CL4NX Plus) Посмотрите видео здесь (без звука). • Для рулонного носителя • Для фальцованного носителя • Будьте осторожны, чтобы не коснуться лезвия ножа. Для ознакомления с процедурой посмотрите видео по ссылке ниже.Для рулонного носителя Для фальцованного носителя 1. Откройте верхнюю крышку (1). • Полностью откройте верхнюю крышку, чтобы предотвратить случайное опускание крышки.2. Нажмите рычаг блокировки головки (2) в направлении назад.3. Потяните направляющую держателя носителя (3) и направляющую носителя (4) в сторону от принтера.Поверните ручку (5) против часовой стрелки, чтобы освободить направляющую носителя.4. Установите рулонный носитель или фальцованный носитель.Для рулонного носителяТракт рулона с носителя показан на рисунке ниже.Носитель с внутренней намоткойНоситель с внешней намоткойa. Установите носитель в держатель носителя (6).Убедитесь, что рулонный носитель полностью вошел внутрь принтера.b. Слегка прижмите направляющую держателя носителя (3) к рулонному носителю. Для фальцованного носителяa. Поместите фальцованный носитель на ровную поверхность, а затем установите его с задней части принтера или через слот для носителя в нижней части принтера.Тракт рулона с носителя показан на рисунке ниже.Устанавливайте носитель с задней стороны принтера.Установите носитель с нижней стороны принтера. • При загрузке носителя убедитесь, что сторона для печати обращена вверх.5. Пропустите носитель под демпфером носителя (7) и направляющей датчика носителя (8), проталкивая носитель внутрь принтера.6. Вставьте носитель изнутри принтера в отверстие для выхода носителя (9).7. Нажмите печатающую головку вниз, пока рычаг блокировки головки не зафиксируется.8. Слегка прижмите направляющую носителя (4) к концу носителя, а затем поверните ручку (5), чтобы зафиксировать направляющую носителя.9. Закройте верхнюю крышку. • Закрывая верхнюю крышку, будьте осторожны, чтобы не прищемить пальцы.10. Нажмите кнопку (FEED (ПОДАЧА)) в автономном режиме, чтобы подать носитель.11. Нажмите кнопку (ONLINE (СЕТЕВОЙ РЕЖИМ)), чтобы перейти в сетевой режим. • Для термотрансферной печати необходимо установить риббон (термотрансферную ленту).Дополнительная информацияУстановка риббона (только термотрансферная печать) Вернуться к началу
(FEED (ПОДАЧА)) в автономном режиме, чтобы подать носитель.
(ONLINE (СЕТЕВОЙ РЕЖИМ)), чтобы перейти в сетевой режим.
