Временная диаграмма входного сигнала EXT

Элемент	Форма волны входного сигнала

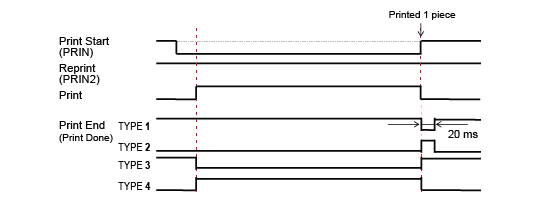

Начало печати

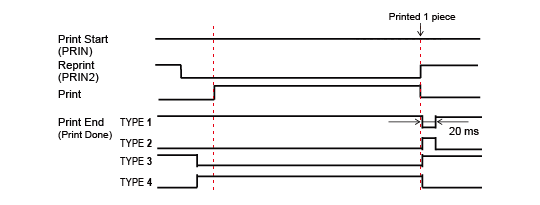

Повторная печать (без сигнала начала печати)

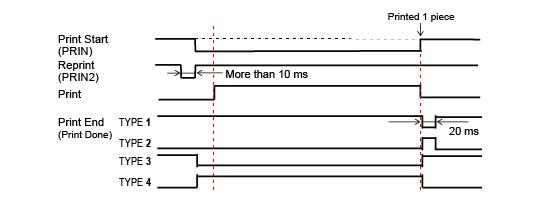

Повторная печать (с сигналом начала печати)

• Удерживайте сигнал начала печати (PRIN) в состоянии «Низкий» до тех пор, пока не будет выведен сигнал окончания печати (PREND). Информацию о поддержании сигнала начала печати (PRIN) см. в разделе Поддержание сигнала начала печати (PRIN). • Поддерживайте выходной сигнал повторной печати (PRIN2) более 10 мс. Если сигнал подается в течение менее 10 мс, а сигнал повторной печати не подтверждается, принтер не выполняет повторную печать.

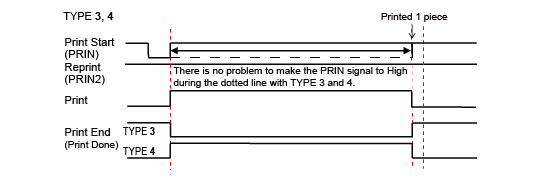

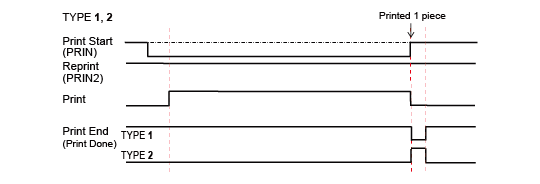

Поддержание сигнала начала печати (PRIN)

Элемент	Форма волны входного сигнала
Начало печати

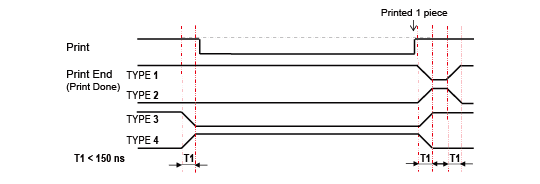

Сигнал окончания печати (PREND)

•	Время нарастания или спада (T1) сигнала «Печать завершена» составляет менее 150 нс. Необходимо учитывать время при выводе сигнала с подключенных устройств.

•	Когда сигнал начала печати и сигнал повторной печати выводятся одновременно, активируется сигнал начала печати, и принтер не выполняет повторную печать.

•	Сигнал повторной печати действует только с момента окончания операции печати (QTY=0) до следующего приема данных печати. В остальных случаях принтер не выполняет повторную печать.
