Установка носителя с дополнительным режущим блоком

Посмотрите видео здесь (без звука).

•	Для рулонного носителя CL4NX Plus

•	Для фальцованного носителя CL4NX Plus

•	Для рулонного носителя CL6NX Plus

•	Для фальцованного носителя CL6NX Plus

• Будьте осторожны, чтобы не коснуться лезвия ножа.

　

Для ознакомления с процедурой посмотрите видео по ссылке ниже.

Для рулонного носителя CL4NX Plus

Для фальцованного носителя CL4NX Plus

Для рулонного носителя CL6NX Plus

Для фальцованного носителя CL6NX Plus

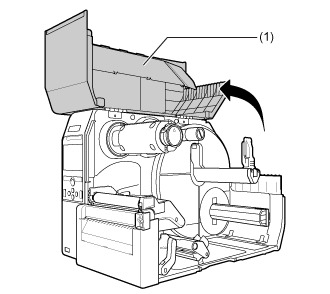

1.	Откройте верхнюю крышку (1).

• Полностью откройте верхнюю крышку, чтобы предотвратить случайное опускание крышки.

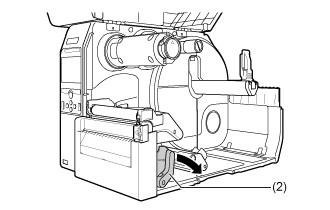

2.	Нажмите рычаг блокировки головки (2) в направлении назад.

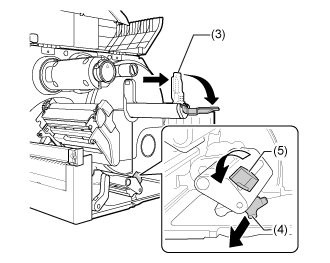

3.	Потяните направляющую держателя носителя (3) и направляющую носителя (4) в сторону от принтера.

Поверните ручку (5) против часовой стрелки, чтобы освободить направляющую носителя.

4.	Установите рулонный носитель или фальцованный носитель.

Для рулонного носителя

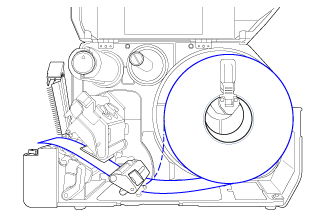

Тракт рулона с носителя показан на рисунке ниже.

Носитель с внутренней намоткой

Носитель с внешней намоткой

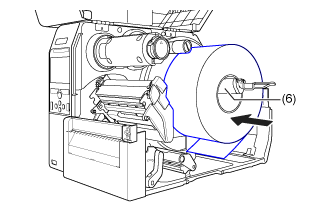

a.	Установите носитель в держатель носителя (6).

Убедитесь, что рулонный носитель полностью вошел внутрь принтера.

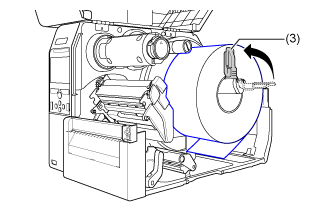

b.	Слегка прижмите направляющую держателя носителя (3) к рулонному носителю.

　

Для фальцованного носителя

a.	Поместите фальцованный носитель на ровную поверхность, а затем установите его с задней части принтера или через слот для носителя в нижней части принтера.

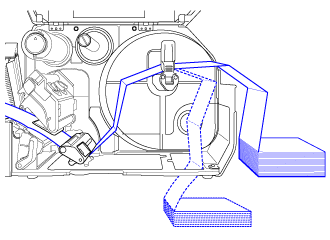

Тракт рулона с носителя показан на рисунке ниже.

Устанавливайте носитель с задней стороны принтера.

Установите носитель с нижней стороны принтера.

• При загрузке носителя убедитесь, что сторона для печати обращена вверх.

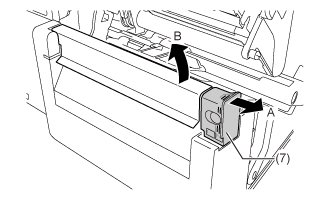

5.	Потяните за выступ (7) режущего блока в направлении A, а затем откройте рычаг открытия ножа в направлении (B).

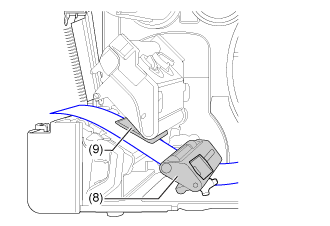

6.	Пропустите этикетки под демпфером носителя (8) и направляющей датчика носителя (9), и далее через режущий блок, проталкивая носитель внутрь принтера.

Убедитесь, что конец носителя выходит из передней части принтера.

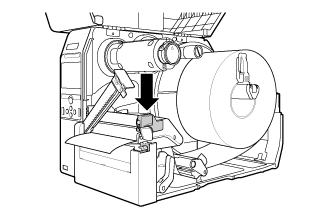

7.	Нажмите печатающую головку вниз, пока рычаг блокировки головки не зафиксируется.

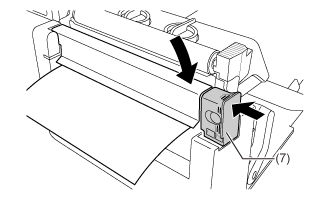

8.	Закройте нож, а затем нажмите на выступ (7) в обратном направлении, чтобы заблокировать его.

9.	Слегка прижмите направляющую носителя (4) к концу носителя, а затем поверните ручку (5), чтобы зафиксировать направляющую носителя.

10.	Закройте верхнюю крышку.

• Закрывая верхнюю крышку, будьте осторожны, чтобы не прищемить пальцы.

11.	Нажмите кнопку (FEED (ПОДАЧА)) в автономном режиме, чтобы подать носитель.

12.	Нажмите кнопку (ONLINE (СЕТЕВОЙ РЕЖИМ)), чтобы перейти в сетевой режим.

• Для термотрансферной печати необходимо установить риббон (термотрансферную ленту).

---
