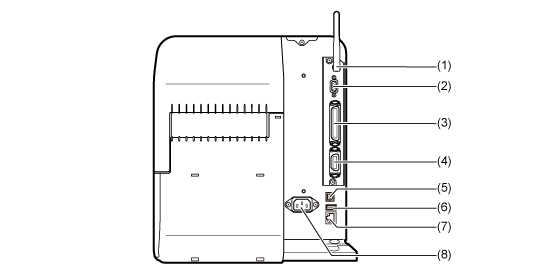

Вид сзади

(1) Антенна беспроводной локальной сети (дополнительное устройство)

Разъем для установки дополнительной антенны беспроводной локальной сети.

(2) Разъем RS-232C

Для подключения принтера к компьютеру с помощью последовательного интерфейса RS-232C.

Вы также можете подключить устройство для проверки штрихкодов.

Использование интерфейса RS-232C можно выбрать в меню [Инструменты] > [Устройство считывания штрих-кода] > [Считывание] > [Интерфейс].

(3) Разъем IEEE1284

Для подключения принтера к компьютеру с помощью интерфейса IEEE1284.

(4) Разъем EXT (интерфейс внешнего сигнала)

Интерфейсный разъем для внешних сигналов. Подключите дополнительное устройство к этому разъему.

(5) Разъем USB (Type B)

Для подключения принтера к компьютеру с помощью интерфейса USB.

(6) Разъем USB (Type A)

Позволяет хранить информацию о настройках принтера на USB-накопителе.

Также можно подключить другие устройства, например, устройство для проверки штрихкодов, сканер штрихкодов или клавиатуру.

• Перед подключением USB-накопителя к принтеру обязательно выполните его проверку на наличие вирусов. Корпорация SATO не несет ответственности за любые неисправности принтера, вызванные вирусом, распространяемым через USB-накопитель.

(7) Разъем LAN

Для подключения принтера к сети с помощью интерфейса локальной сети.

(8) Входной разъем переменного тока

Подает питание на принтер через вставленный шнур питания.

Перед подключением убедитесь, что напряжение переменного тока в вашем регионе находится в диапазоне от 100 до 240 В, 50-60 Гц.
