Интерфейс IEEE1284

Этот интерфейс соответствует стандарту IEEE1284.

Основные технические характеристики
Разъем	Amphenol, 36 контактов, внутренняя резьба
Уровень сигнала	Высокий уровень От +2,4 до +5,0 В Низкий уровень От +0,0 до +0,4 В
Режим приема	Одноэлементный буфер, многоэлементный буфер

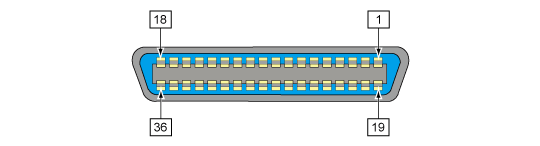

Характеристики контактного разъема
Контакт №	Вход/выход	Описание
1	Вход	СТРОБ
2 - 9	Вход	ДАННЫЕ 1 – ДАННЫЕ 8 ДАННЫЕ 1 LSB ДАННЫЕ 8 MSB
10	Выход	ПОДТВЕРЖДЕНИЕ
11	Выход	ЗАНЯТО
12	Выход	НЕТ БУМАГИ/ОШИБКА БУМАГИ
13	Выход	ВЫБОР
14	Вход	АВТОПОДАЧА
15	-	Не используется
16	-	Логическая земля
17	-	Заземление корпуса
18	-	+5 В
19	-	ВОЗВРАТ СТРОБА
20-27	-	ВОЗВРАТ ДАННЫХ 1 – ДАННЫХ 8
28	-	ВОЗВРАТ ПОДТВЕРЖДЕНИЯ
29	-	ВОЗВРАТ СИГНАЛА «ЗАНЯТО»
30	-	ВОЗВРАТ СИГНАЛА «НЕТ БУМАГИ»
31	Вход	ИНИЦИАЛИЗАЦИЯ
32	Выход	НЕИСПРАВНОСТЬ
33-35	-	Не используется
36	Вход	ВЫБОР ВХОДА

Характеристики кабеля
Разъем кабеля	Amphenol, 36 контактов, наружная резьба
Длина кабеля	1,5 м (5 фута) или менее

• Технические характеристики могут быть изменены без предварительного уведомления.
