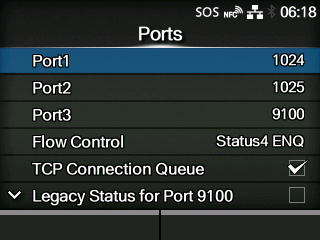

[Порты]

Установите номер порта TCP/IP.

Ниже перечислены элементы настройки:

Порт1

Установите номер порта Port1.

В случае двухпортового соединения Status4 этот порт используется для приема данных для печати. В случае однопортового соединения Status3/Status5 этот порт используется как для приема данных для печати, так и для возврата состояния принтера.

Порт2

Установите номер порта Port2.

При двухпортовом соединении Status4 этот порт используется для возврата состояния принтера.

Порт3

Установите номер порта Port3.

В случае однопортового соединения Status3/Status4/Status5 этот порт используется как для приема данных для печати, так и для возврата данных о состоянии принтера.

Согласование

Установите протокол связи.

Очередь TCP-соединений

Установите, будет ли разрешена постановка в очередь на подключение, когда несколько хостов или приложений отправляют запросы на подключение к принтеру.

Состояние унаследованные параметров для порта 9100

Установите, будет ли изменен формат статуса возврата Port3 на унаследованный статус.

◦	Не отображается, если вы выбрали [Ничего] в меню [Согласование].

Задержка ответа запроса

Установите период задержки ответа о состоянии на запрос о состоянии ENQ.

◦	Недоступно, если вы выбрали [Status4] в меню [Согласование].

Цикл ответа

Установите интервал для циклического ответа о состоянии.

◦	Доступно только в том случае, если вы выбрали [Status4] в меню [Согласование].

BCC

Установите функцию проверки BCC.

◦	Отображается, только если вы выбрали [Status5] в меню [Согласование].

Функции портов от Port1 до Port3

В случае функции сервера на сокетах TCP/IP можно использовать любой из следующих способов соединения.

Используемые порты и их функции меняются в зависимости от способа подключения и протокола связи.

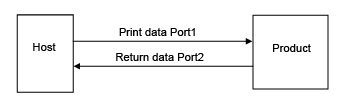

Двухпортовое соединение

Port1 используется для приема данных для печати, а Port2 – для возврата состояния принтера.

Двухпортовое соединение доступно в случае протокола связи Status4.

Однопортовое соединение

Один порт используется как для приема данных для печати, так и для возврата состояния принтера.

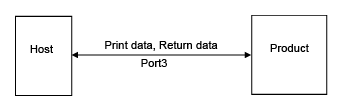

В случае протокола связи Status4 используется Port3.

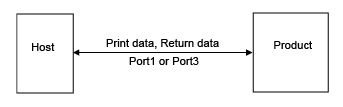

В случае протокола связи Status3 или Status5, используется Port1 или Port3.
