[Тест головки]

Выполнить печать для проверки головки.

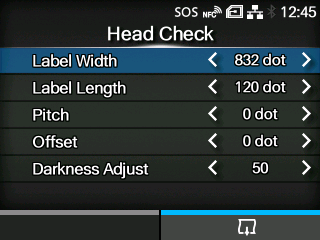

1.	Проверьте и установите элементы, указанные в меню [Тест головки].

2.	Нажмите кнопку , чтобы начать печать для проверки головки. Нажмите кнопку еще раз, чтобы приостановить печать.

Чтобы прекратить печать для проверки головки, сначала приостановите печать, а затем нажмите кнопку .

　

Ниже перечислены элементы настройки:

Ширина этикетки

Установите ширину носителя, используемого для печати с целью проверки головки.

Диапазон настройки зависит от разрешения печати принтера.

Диапазон установки следующий:

Разрешение	CL4NX Plus	CL6NX Plus Если [Положения основания головки] = [Стандартная]	CL6NX Plus Если [Положения основания головки] = [Выравнивание слева]
203 т/д (1 точка = 0,125 мм (0,0049 дюйма))	От 320 до 832 точек	От 320 до 1216 точек	От 320 до 1340 точек
305 т/д (1 точка = 0,083 мм (0,0033 дюйма))	От 480 до 1248 точек	От 480 до 1984 точек	От 480 до 2010 точек
609 т/д (1 точка = 0,042 мм (0,0017 дюйма))	От 960 до 2496 точек	-	-

Длина этикетки

Установите длину одного участка носителя, используемого для печати с целью проверки головки.

Диапазон настройки зависит от разрешения печати принтера.

Диапазон установки следующий:

Разрешение	CL4NX Plus	CL6NX Plus
203 т/д (1 точка = 0,125 мм (0,0049 дюйма))	От 40 до 240 точек	От 40 до 240 точек
305 т/д (1 точка = 0,083 мм (0,0033 дюйма))	От 60 до 360 точек	От 60 до 360 точек
609 т/д (1 точка = 0,042 мм (0,0017 дюйма))	От 120 до 720 точек	-

Шаг

Установите положение печати в вертикальном направлении.

Диапазон настройки зависит от разрешения печати принтера.

Диапазон установки следующий:

Разрешение	CL4NX Plus	CL6NX Plus
203 т/д (1 точка = 0,125 мм (0,0049 дюйма))	-30 ... 0 ... 30 точек	-30 ... 0 ... 30 точек
305 т/д (1 точка = 0,083 мм (0,0033 дюйма))	-45 ... 0 ... 45 точек	-45 ... 0 ... 45 точек
609 т/д (1 точка = 0,042 мм (0,0017 дюйма))	-90 ... 0 ... 90 точек	-

При уменьшении значения настройки положение печати перемещается в направлении подачи (к передней части носителя).

При увеличении значения настройки положение печати перемещается в направлении, противоположном направлению подачи (к конечной части носителя).

Смещение

Установите положение остановки носителя.

Диапазон настройки зависит от разрешения печати принтера.

Диапазон установки следующий:

Разрешение	CL4NX Plus	CL6NX Plus
203 т/д (1 точка = 0,125 мм (0,0049 дюйма))	-30 ... 0 ... 30 точек	-30 ... 0 ... 30 точек
305 т/д (1 точка = 0,083 мм (0,0033 дюйма))	-45 ... 0 ... 45 точек	-45 ... 0 ... 45 точек
609 т/д (1 точка = 0,042 мм (0,0017 дюйма))	-90 ... 0 ... 90 точек	-

При уменьшении значения настройки положение остановки перемещается в направлении подачи (к передней части носителя).

При увеличении значения настройки положение остановки перемещается в направлении, противоположном направлению подачи (к конечной части носителя).

Коррекция черного

Отрегулируйте яркость печати при печати с целью проверки головки.

0 – самый светлый, 99 – самый темный.

• Значение [Длина этикетки], [Шаг], [Смещение] и [Коррекция черного], установленное в меню [Тест головки], будет отражено в настройках того же элемента в меню [Завод. конфигурация], [Список настроек], [Настройка QR] и [Датчик бумаги].
