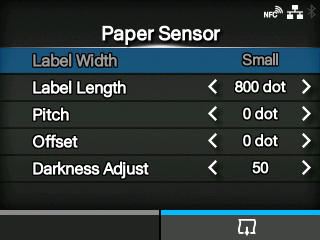

[Датчик бумаги]

Распечатать результат обнаружения уровня датчика носителя.

1.	Проверьте и установите элементы, указанные в меню [Датчик бумаги].

2.	Нажмите кнопку , чтобы начать пробную печать. Нажмите кнопку еще раз, чтобы приостановить печать.

Чтобы прекратить пробную печать, сначала приостановите печать, а затем нажмите кнопку .

　

Ниже перечислены элементы настройки:

Ширина этикетки

Показывает необходимую ширину носителя для пробной печати.

Необходимая ширина носителя – 50,8 мм (2 дюйма) для [Маленькая].

Длина этикетки

Установите длину одного участка носителя, используемого для пробной печати.

Диапазон настройки зависит от разрешения печати принтера.

Диапазон установки следующий:

Разрешение	CL4NX Plus	CL6NX Plus
203 т/д (1 точка = 0,125 мм (0,0049 дюйма))	От 400 до 1600 точек	От 400 до 1600 точек
305 т/д (1 точка = 0,083 мм (0,0033 дюйма))	От 600 до 2400 точек	От 600 до 2400 точек
609 т/д (1 точка = 0,042 мм (0,0017 дюйма))	От 1200 до 4800 точек	-

Шаг

Установите положение печати в вертикальном направлении.

Диапазон настройки зависит от разрешения печати принтера.

Диапазон установки следующий:

Разрешение	CL4NX Plus	CL6NX Plus
203 т/д (1 точка = 0,125 мм (0,0049 дюйма))	-30 ... 0 ... 30 точек	-30 ... 0 ... 30 точек
305 т/д (1 точка = 0,083 мм (0,0033 дюйма))	-45 ... 0 ... 45 точек	-45 ... 0 ... 45 точек
609 т/д (1 точка = 0,042 мм (0,0017 дюйма))	-90 ... 0 ... 90 точек	-

При уменьшении значения настройки положение печати перемещается в направлении подачи (к передней части носителя).

При увеличении значения настройки положение печати перемещается в направлении, противоположном направлению подачи (к конечной части носителя).

Смещение

Установите положение остановки носителя.

Диапазон настройки зависит от разрешения печати принтера.

Диапазон установки следующий:

Разрешение	CL4NX Plus	CL6NX Plus
203 т/д (1 точка = 0,125 мм (0,0049 дюйма))	-30 ... 0 ... 30 точек	-30 ... 0 ... 30 точек
305 т/д (1 точка = 0,083 мм (0,0033 дюйма))	-45 ... 0 ... 45 точек	-45 ... 0 ... 45 точек
609 т/д (1 точка = 0,042 мм (0,0017 дюйма))	-90 ... 0 ... 90 точек	-

При уменьшении значения настройки положение остановки перемещается в направлении подачи (к передней части носителя).

При увеличении значения настройки положение остановки перемещается в направлении, противоположном направлению подачи (к конечной части носителя).

Коррекция черного

Выполните точную настройку яркости пробного отпечатка.

0 – самый светлый, 99 – самый темный.

• Значение [Длина этикетки], [Шаг], [Смещение] и [Коррекция черного], установленное в меню [Датчик бумаги], будет отражено в настройках того же элемента в меню [Завод. конфигурация], [Список настроек], [Настройка QR] и [Тест головки].
