[Выходы]

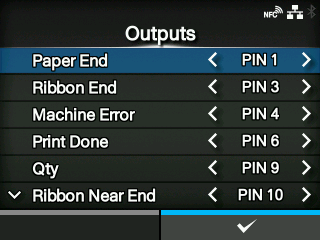

Для любых моделей кроме моделей RFID

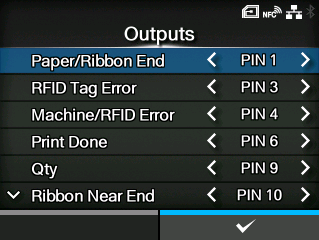

Для моделей RFID

Назначьте номер контакта для выходных сигналов.

Кнопками / выделите элемент, который вы хотите изменить, и нажмите кнопки /, чтобы изменить номер контакта.

Нажмите кнопку , чтобы сохранить настройки и вернуться в меню [Сигналы выхода].

Ниже перечислены элементы настройки:

Конец бумаги

Закончилась бумага/лента (для моделей RFID)

Назначьте номер контакта для вывода сигнала конца бумаги.

Назначьте номер контакта для вывода сигнала конца бумаги/риббона, если вы установили RFID.

Лента закончилась

Ошибка метки RFID (для моделей RFID)

Назначьте номер контакта для вывода сигнала конца риббона.

Назначьте номер контакта для вывода сигнала ошибки RFID-метки, если вы установили RFID.

Ошибка машины

Ошибка RFID/машины (для моделей RFID)

Назначьте номер контакта для вывода сигнала ошибки аппарата.

Назначьте номер контакта для вывода сигнала ошибки аппарата/RFID, если вы установили RFID.

Печать выполнена

Назначьте номер контакта для вывода сигнала завершения печати.

Кол-во

Автономный

[Кол-во] отображается, если [РЕЖИМ1] выбрано в меню [EXT- 9 контактов].

[Автономный] отображается, если [РЕЖИМ2] выбрано в меню [EXT- 9 контактов].

Назначьте номер контакта для вывода сигнала количества/автономного режима.

Лента почти закончилась

Назначьте номер контакта для вывода сигнала приближающегося конца риббона.

Устройство подачи

Назначьте номер контакта для вывода сигнала отделителя этикеток.

◦	Используйте этот сигнал для подключения блока отделителя этикеток или комплекта для отрезания этикетки без подложки (только CL4NX Plus).

Ближний конец этикетки

Назначьте номер контакта для вывода сигнала приближающегося конца этикеток.

Варианты для каждого выходного сигнала:

[PIN 1]	Установить выбранный сигнал на контакт 1.
[PIN 3]	Установить выбранный сигнал на контакт 3.
[PIN 4]	Установить выбранный сигнал на контакт 4.
[PIN 6]	Установить выбранный сигнал на контакт 6.
[PIN 9]	Установить выбранный сигнал на контакт 9.
[PIN 10]	Установить выбранный сигнал на контакт 10.
[ВЫКЛ.]	Установить выбранный сигнал на режим выключения.

• Вы не можете установить несколько выходов, используя один и тот же номер контакта. Если вы попытаетесь установить тот же номер, настройки будут показаны красным цветом, и вы не сможете сохранить настройки.

---

Дополнительная информация

[EXT- 9 контактов]
