Использование функции SATO RF Analyze для измерения RFID-меток

Используйте функцию SATO RF Analyze для измерения RFID-метки.

Эта функция автоматически перемещает стандартную антенну RFID принтера для измерения RFID-меток и определения условий для стабильной записи и считывания. Результаты измерения немедленно применяются к принтеру. Кроме того, сохранив их как модель RFID-метки, вы сможете легко получить доступ к настройкам при использовании тех же RFID-меток.

• Длина от переднего края метки до вкладыша должна составлять 15 мм (0,59 дюйма) или более. • Для выполнения функции SATO RF Analyze длина метки должна составлять 42 мм (1,65 дюйма) или более (включая вкладыш). • Поддерживайте значение уровня мощности радиосигнала 24 дБм или менее.

Установка условий измерения

Перед выполнением измерения установите уровень поиска, мощность записи/считывания (только для модулей UHF) и имя для сохранения в качестве модели RFID-метки.

Установите мощность записи/считывания в соответствии с Руководством по настройке вкладышей. Подробную информацию см. по следующему URL-адресу:

https://www.sato-global.com/rfid/guide.html

В случае вкладышей, отсутствующих в Руководстве по настройке вкладышей, используйте начальные значения.

1.	Когда принтер находится в сетевом режиме, нажмите кнопку на панели оператора, чтобы перейти в автономный режим.

2.	Нажмите кнопку , чтобы открыть меню [Проверка].

3.	Кнопками / выберите [Интерфейс], а затем нажмите кнопку .

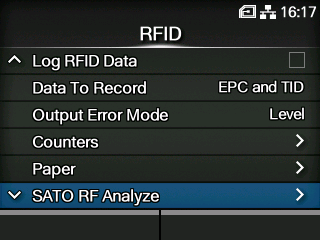

4.	Кнопками / выберите [RFID] > [SATO RF Analyze], а затем нажмите кнопку .

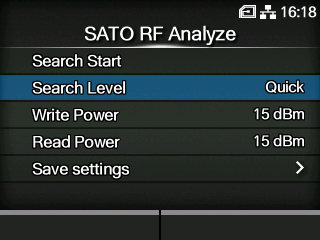

5.	Кнопками / выберите [Уровень поиска], а затем нажмите кнопку .

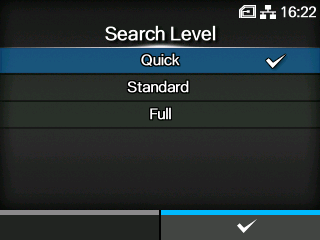

6.	Кнопками / выберите уровень поиска, который необходимо выполнить, а затем нажмите кнопку .

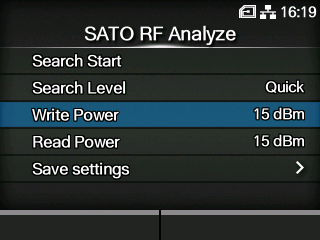

7.	Если вы используете модуль UHF, кнопками / выберите [Питание при записи], а затем нажмите кнопку .

8.	Установите мощность записи, а затем нажмите кнопку , чтобы сохранить настройку.

• Сохраняйте значение настройки 24 дБм или меньше.

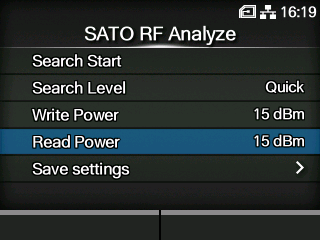

9.	Если вы используете модуль UHF, кнопками / выберите [Питание при чтении], а затем нажмите кнопку .

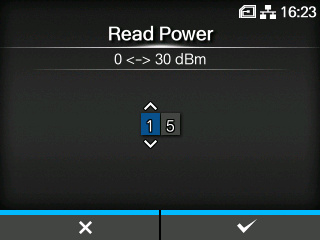

10.	Установите мощность считывания, а затем нажмите кнопку , чтобы сохранить настройку.

• Сохраняйте значение настройки 24 дБм или меньше.

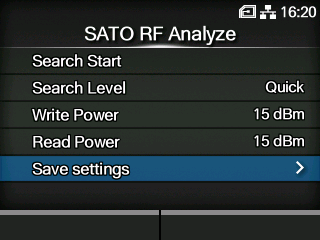

11.	Кнопками / выберите [Настройки сохранения], а затем нажмите кнопку .

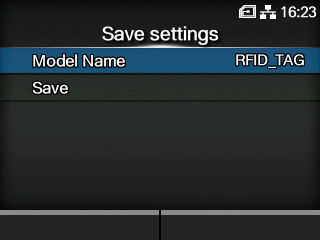

12.	Кнопками / выберите [Наименование модели], а затем нажмите кнопку .

13.	Отредактируйте имя модели, под которым будут сохранены результаты измерений, а затем нажмите кнопку .

Вы можете ввести от максимум 32 символа. Вы можете использовать алфавитные символы (заглавные и строчные буквы), цифры и специальные символы.

• При сохранении без ввода имени модели используется имя модели по умолчанию – «RFID_TAG».

Выполнение функции SATO RF Analyze

Выполните функцию SATO RF Analyze с заданными условиями измерения.

14.	Установите RFID-метку в принтер.

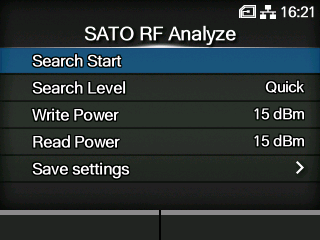

15.	Выберите [Запуск поиска] на экране [SATO RF Analyze], а затем нажмите кнопку .

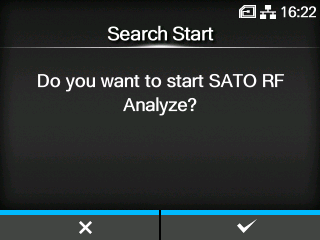

16.	Нажмите кнопку на экране подтверждения.

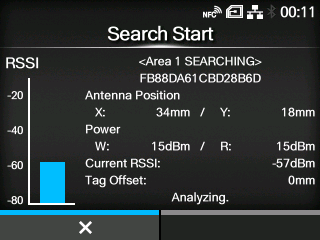

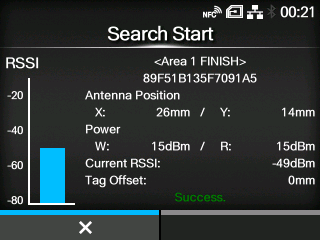

Начинается измерение, а на экране отображается состояние измерения.

17.	Когда измерение будет завершено и на дисплее появится [ЗАВЕРШИТЬ], нажмите кнопку .

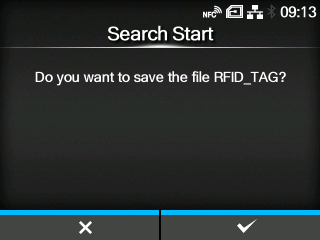

18.	Чтобы сохранить результаты измерений в виде модели RFID-метки, нажмите кнопку . Чтобы не сохранять их, нажмите кнопку .

• При сбое измерения появляется сообщение о необходимости корректировки значений [Питание при записи] и [Питание при чтении] на +1 дБм или -1 дБм в зависимости от причины. Нажмите кнопку для выполнения корректировки, а затем выполните измерение снова. • Не открывайте верхнюю крышку во время измерения. Если вы откроете верхнюю крышку прежде, чем закроете сообщение с вопросом о сохранении настроек, вам придется выполнить измерение заново. • Не отправляйте на принтер команду DC2 во время измерения. Если принтер получит команду настройки или сброса мощности радиосигнала, измерение не будет выполнено правильно. • Не проводите более 10 измерений подряд. Если вам необходимо выполнить 11 или более измерений, дождитесь остывания RFID-модуля. • Если во время измерения возникает ошибка и измерение прерывается, дисплей возвращается к экрану подтверждения независимо от типа ошибки.
