Подключение по интерфейсу RS-232C (стандарт)

Подключите интерфейсный кабель, когда питание принтера выключено.

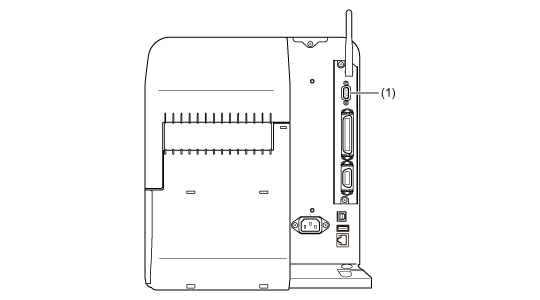

Подключите кабель RS-232C к разъему RS-232C (1).

Настройте параметры интерфейса принтера в соответствии с параметрами интерфейса компьютера.

Условия связи интерфейса RS-232C можно установить в меню [Интерфейс] принтера или в All-In-One Tool.

• Чтобы использовать интерфейс RS-232C для подключения к компьютеру, меню [Инструменты] > [Устройство считывания штрих-кода] > [Считывание] > [Интерфейс] принтера необходимо установить на [RS-232C]. • Параметры интерфейса компьютера можно подтвердить следующим образом. В диспетчере устройств щелкните правой кнопкой мыши [Ports (COM & LPT)] > [Communications Port (COM1)] и выберите [Properties]. Затем проверьте вкладку [Port Settings] на отобразившемся экране «Свойства». • Обратите внимание, что соединительный кабель RS-232C различается в зависимости от настройки протокола связи. Неподходящий кабель не будет работать правильно. • Если настройки связи у компьютера и принтера отличаются, будут возникать сбои связи. Будет возникать ошибка связи. • Для использования драйвера принтера протокол связи должен быть установлен на Status4. (Начальное значение протокола связи для интерфейса RS-232C принтера: Status4) • Обязательно используйте рекомендованный кабель RS-232C. • Печать с использованием USB-кабеля с преобразованием в последовательный код не гарантируется. Также не предусмотрена техническая поддержка процедуры подключения.

---
