Основные технические характеристики функции проверки штрихкодов

Функция проверки штрихкодов выполняет проверку считывания штрихкода, напечатанного принтером, чтобы предотвратить распространение этикеток с дефектными штрихкодами. Вы можете использовать эту функцию, установив на принтер поддерживаемые устройства для проверки штрихкодов.

Основные технические характеристики функции проверки штрихкодов:

Элемент		Спецификация
Поддерживаемые устройства для проверки штрихкодов		• Изготовления IDEC/DATALOGIC (подключение по USB) ◦ WB1F-100S1S (для одномерных штрихкодов) ◦ GFS4170 (для одномерных штрихкодов) ◦ GFS4470 (для одномерных штрихкодов/двумерных кодов) • Изготовления KEYENCE (подключение по RS-232C) ◦ BL-1301 (для одномерных штрихкодов) ◦ SR-710 (для одномерных штрихкодов/двумерных кодов) Настройки и поддерживаемые штрихкоды см. в руководстве к устройству для проверки штрихкодов.
Поддерживаемые команды		SBPL/SZPL/SIPL/STCL/SDPL/SEPL   • AEP не поддерживается.
Поддерживаемые режимы печати		Непрерывный/Нож/Отрезание и печать/Отделитель этикеток/Без подложки (только CL4NX Plus)   • Недоступно в режиме «С отрывом». • Недоступно для моделей RFID. • Функция Void Print (Пустая печать) недоступна в режиме «Отделитель этикеток»/«Без подложки» (только CL4NX Plus).
Скорость печати/яркость печати		Оптимальная скорость печати и яркость печати для надежного считывания зависят от различных условий, таких как тип штрихкода и макет этикетки. Выполните пробное считывание для определения настроек.

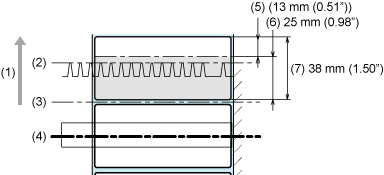

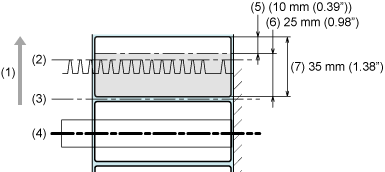

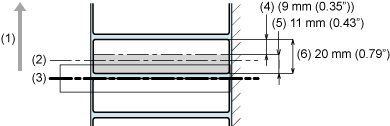

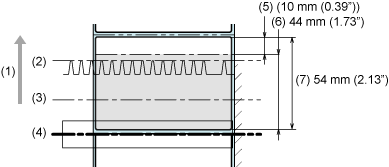

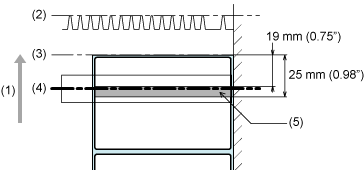

Печатаемая область (Область считывания штрихкода)		Как указано в характеристиках принтера. Однако существуют следующие ограничения: Непрерывный режим Штрихкоды, напечатанные в диапазоне 11 мм (0,43 дюйма) от заднего края этикетки, не могут быть считаны, поскольку они блокируются печатающей головкой и пластиной регулировки риббона. (1) Направление подачи носителя (2) Пластина регулировки риббона (3) Печатающая головка (4) Область считывания (для минимального шага носителя) (5) Нечитаемая область (6) Минимальный шаг носителя Режим «Нож»/«Отрезание и печать» Штрихкоды, напечатанные в следующей области, не могут быть считаны, поскольку она заблокирована крышкой ножа. ◦ Нож (отрезание каждой этикетки): 25 мм (0,98 дюйма) от заднего края этикетки (1) Направление подачи носителя (2) Крышка ножа (3) Положение отрезания (4) Печатающая головка (5) Область считывания (для минимального шага носителя) (6) Нечитаемая область (7) Минимальный шаг носителя 　 ◦ Нож (отрезание в соответствии с заданным количеством этикеток)/Отрезание и печать: 44 мм (1,73 дюйма) от заднего края этикетки (1) Направление подачи носителя (2) Крышка ножа (3) Положение отрезания (4) Печатающая головка (5) Область считывания (для минимального шага носителя) (6) Нечитаемая область (7) Минимальный шаг носителя Режим «Отрезание и печать» Не печатайте двумерный код или серийный штрихкод (ориентация 90° или 270° относительно направления подачи носителя) в следующей области, так как это может привести к появлению пустого места на носителе. ◦ CL4NX Plus: 18–23 мм (0,70–0,90 дюйма) от переднего края этикетки (положение отрезания) (1) Направление подачи носителя (2) Крышка ножа (3) Положение отрезания (4) Печатающая головка (5) Диапазон, в котором возникают пустые места 　 ◦ CL6NX Plus: 19–25 мм (0,75–0,98 дюйма) от переднего края этикетки (положение отрезания) (1) Направление подачи носителя (2) Крышка ножа (3) Положение отрезания (4) Печатающая головка (5) Диапазон, в котором возникают пустые места Режим «Без подложки» (только CL4NX Plus) Штрихкоды, напечатанные в диапазоне 25 мм (0,98 дюйма) от заднего края этикетки, не могут быть считаны, так как они блокируются крышкой ножа. (1) Направление подачи носителя (2) Крышка ножа (3) Положение отрезания (4) Печатающая головка (5) Область считывания (для минимального шага носителя) (6) Нечитаемая область (7) Минимальный шаг носителя
Используемые размеры носителя	Ширина носителя	Как указано в характеристиках принтера.
	Шаг носителя	Минимальный размер отличается от указанного в характеристиках принтера. Непрерывный режим ◦ 203 т/д: от 20 до 2497 мм (от 0,79 до 98,30 дюйма) (с подложкой: от 23 до 2500 мм (от 0,90 до 98,42 дюйма)) ◦ 305 т/д: от 20 до 1497 мм (от 0,79 до 58,94 дюйма) (с подложкой: от 23 до 1500 мм (от 0,90 до 59,05 дюйма)) ◦ 609 т/д (только CL4NX Plus): от 20 до 397 мм (от 0,79 до 15,63 дюйма) (с подложкой: от 23 до 400 мм (от 0,90 до 15,75 дюйма)) Режим «Нож» (отрезание каждой этикетки) ◦ 203 т/д: от 35 до 2497 мм (от 1,38 до 98,30 дюйма) (с подложкой: от 38 до 2500 мм (от 1,50 до 98,42 дюйма)) ◦ 305 т/д: от 35 до 1497 мм (от 1,38 до 58,94 дюйма) (с подложкой: от 38 до 1500 мм (от 1,50 до 59,05 дюйма)) ◦ 609 т/д (только CL4NX Plus): от 35 до 397 мм (от 1,38 до 15,63 дюйма) (с подложкой: от 38 до 400 мм (от 1,50 до 15,75 дюйма)) Режим «Нож» (отрезание в соответствии с заданным количеством этикеток)/«Отрезание и печать» ◦ 203 т/д: от 54 до 2497 мм (от 2,13 до 98,30 дюйма) (с подложкой: от 57 до 2500 мм (от 2,24 до 98,42 дюйма)) ◦ 305 т/д: от 54 до 1497 мм (от 2,13 до 58,94 дюйма) (с подложкой: от 57 до 1500 мм (от 2,24 до 59,05 дюйма)) ◦ 609 т/д (только CL4NX Plus): от 54 до 397 мм (от 2,13 до 15,63 дюйма) (с подложкой: от 57 до 400 мм (от 2,24 до 15,75 дюйма)) Режим «Отделитель этикеток» ◦ От 27 до 397 мм (от 1,06 до 15,63 дюйма) (с подложкой: от 30 до 400 мм (от 1,18 до 15,75 дюйма)) Режим «Без подложки» (только CL4NX Plus) ◦ От 38 до 120 мм (от 1,50 до 4,72 дюйма)
Используемые типы носителей		Как указано в характеристиках принтера. Однако если цвет этикетки серебристый или она ламинирована, это затрудняет считывание штрихкода устройством для проверки штрихкода, так как свет, исходящий от устройства для проверки штрихкода, может отражаться от поверхности этикетки. Обязательно заранее проведите пробное считывание.
Считываемые ориентации штрихкодов	Устройство для проверки одномерных штрихкодов	(1) Направление подачи носителя
	Устройство для проверки двумерных кодов	(1) Направление подачи носителя Разместите штрихкод в пределах размера поля зрения. Заранее проведите пробное считывание с должным вниманием.
Рекомендуемые размеры штрихкодов	Одномерный штрихкод	Узкий штрих: 0,25 мм (0,01 дюйма) или больше • 203 т/д: 2 точки или больше • 305 т/д: 3 точки или больше • 609 т/д (только CL4NX Plus): 6 точек или больше Обратитесь к техническим характеристикам каждого устройства для проверки штрихкодов.
	Двумерный код	Размер ячейки: 0,25 мм (0,01 дюйма) или больше • 203 т/д: 2 точки или больше • 305 т/д: 3 точки или больше • 609 т/д (только CL4NX Plus): 6 точек или больше Обратитесь к техническим характеристикам каждого устройства для проверки штрихкодов. Размер поля зрения соответствует техническим характеристикам устройства для проверки штрихкодов.

　

Доступные форматы кода

Функция проверки штрихкодов поддерживает следующие форматы кода. Проверьте технические характеристики устройства для проверки штрихкодов, чтобы убедиться в совместимости с доступными типами кодов.

Тип кода	Доступные форматы кода
Одномерные штрихкоды	CODABAR(NW-7) CODE39, CODE93, CODE128 JAN/EAN-13/8 UPC-A/UPC-E ITF Industrial 2 of 5 Matrix 2 of 5 MSI GS1-128 POSTNET IMB (USPS) GS1 DataBar Omnidirectional GS1 DataBar Truncated GS1 DataBar Limited GS1 DataBar Expanded GS1 DataBar Stacked GS1 DataBar Stacked Omnidirectional GS1 DataBar Expanded Stacked
Двумерные коды	PDF417 Micro PDF417 Код Maxi QR-код Код Micro QR Data Matrix Код Aztec
Комбинированные символы	JAN/EAN-13/8(CC-A/CC-B) UPC-A/UPC-E(CC-A/CC-B) GS1-128(CC-A/CC-B/CC-C) GS1 DataBar(CC-A/CC-B)

• Чтобы использовать режим сравнения, создайте штрихкоды с помощью команд штрихкода. Если в область считывания штрихкода поместить графические данные (изображение в формате BMP и т. д.) или предварительно напечатанный штрихкод, этот режим может работать неправильно.

• В режиме считывания можно проверять также штрихкоды, не созданные с помощью команд штрихкодов (графические данные или предварительно напечатанные штрихкоды). Для этого выберите [Настройки] в [№ набора штрих-кодов] и укажите количество штрихкодов на этикетке в [Barcodes per Label]. Однако может возникнуть ситуация, когда эти штрихкоды не будут считываться сканерами, поэтому данный режим будет работать неправильно.

---
