Компоненты принтера

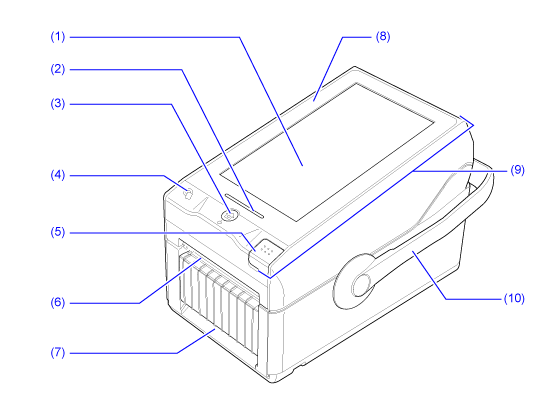

Вид спереди

(1) Дисплей/сенсорная панель

(2) Светодиодный индикатор состояния

(3) /кнопка (вкл/домой)

Чтобы включить принтер, держите кнопку (вкл/домой) / , пока светодиод не загорится синим.

Нажмите кнопку (вкл/домой) /, чтобы переключиться на главный экран. (Главный экран не отображается, пока в устройстве есть невыполненные задания печати).

Чтобы выключить принтер, удерживайте кнопку (вкл/домой) / более 2 сек, а затем следуйте инструкциям на экране.

(4) Вмонтированная антенна NFC

(5) Кнопка открытия крышки

(6) Отверстие выхода этикетки

(7) Отверстие выхода подложки

(8) Верхняя крышка

(9) Панель оператора

(10) Ручка

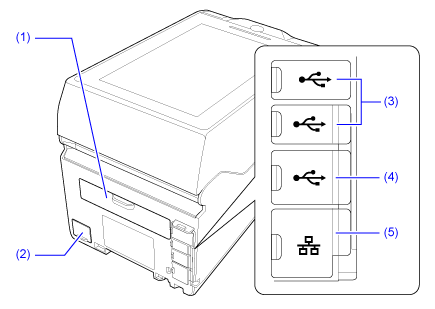

Вид сзади

(1) Порт загрузки рулона (для "гармошки")

(2) Разъем для шнура питания

Перед подключением убедитесь, что напряжение переменного тока в вашем регионе соответствует показателям: 100-240 В, 50-60 Гц.

(3) USB-гнездо (тип A)

Можно использовать USB-накопитель для сохранения настроек принтера.

Также можно подключить другие устройства, такие как сканер штрихкода или клавиатуру.

• Обязательно проверьте USB-накопитель на вирусы перед его подключением его к устройству. Компания SATO не несет ответственность за любые сбои в работе устройства, вызванные проникновением вируса через USB-накопитель.

(4) USB-гнездо (тип В)

Для подключения устройства к компьютеру используется USB-интерфейс..

(5) Разъем для LAN(только для моделей с USB+LAN)

Используйте для подключения устройства к беспроводной локальной сети (LAN).

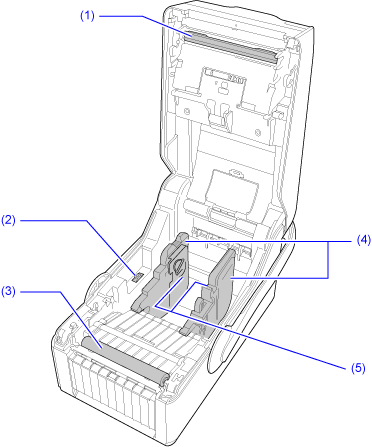

Вид изнутри

(1) Печатающая головка (изнашивающаяся часть

Отвечает за перенос изображения на материал. Регулярно очищайте печатающую головку.

(2) USB-гнездо (тип A)

Можно использовать USB-накопитель для сберегания настроек принтера.

• Обязательно проверьте USB-накопитель на вирусы перед его подключением его к устройству. Компания SATO не несет ответственность за любые сбои в работе устройства, вызванные проникновением вируса через USB-накопитель.

• USB-накопитель, который можно подключить внутри устройства, может быть такого размера: ◦ длина: до 37 мм (1.46 дюймов) (без учета металлической части разъема) ◦ ширина: до 20 мм (0.79 дюймов) ◦ толщина: до 8 мм (0.31 дюймов)

(3) Резиновый валик (изнашивающая часть)

(4) Направляющая рулона

(5) Защелка

---
