Установка адаптера питания на зарядную подставку

Просмотрите видео здесь (без звука).

• Не присоединяйте и не отсоединяйте провод питания мокрыми руками. Это может вызвать электрический удар.

　

Для выполнения процедуры просмотрите видео ниже.

1.	Поднимите нижнюю крышку (1) зарядной подставки, прижав защелки вперед к центру, затем вытащите ее.

2.	Возьмите из комплекта зарядной подставки устройство для наматывания шнура (2).

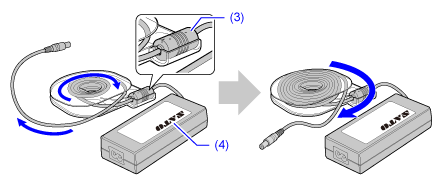

3.	Закрепите ферритовый сердечник (3) адаптера питания и намотайте шнур адаптера питания на сматывающее устройство.

Наматывайте шнур на сматывающее устройство в направлении стрелок, кабель наматывайте плотно, не оставляя зазоров.

Установите адаптер питания лицевой стороной, на которой находится логотип SATO (4), вверх.

• Обратите внимание на следующее, когда вы наматываете шнур адаптера питания на сматывающе устройство. ◦ (A) Не сгибайте шнур с силой возле вилки. Таким образом можно повредить. ◦ (B) Не протягивайте шнур через ферритовый сердечник и не вытягивайте шнур за пределы сматывающего устройства. Если крышку закрыть с силой, то шнур может оборваться в результате зажатия между крышкой и корпусом. ◦ (C) При наматывании шнур не должен болтаться. Убедитесь, что шнур полностью намотан на сматывающее устройство.

4.	Оставляйте адаптер питания (5) и сматывающее устройство (2) в подставке со смотанным шнуром адаптера питания.

Оставляйте ферритиновый сердечник (3) в верхнем правлом углу адаптера питания.

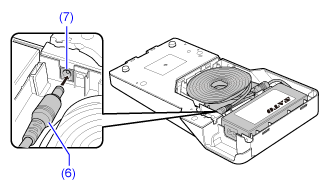

5.	Вставьте вилку(6) в розетку(7) подставки.

6.	Установите крышку и подсоедините шнур электропитания.

a.	Установите крышку, снятую на этапе 1 (), и нажмите защелки вниз, чтобы установить ее на место ().

b.	Удебитесь, что крышка закрыта должным образом. После этого подключите шнур электропитания к подставке с помощью вилки переменного тока(8) и в розетку с помощью вилки (9).

• Форма вилки может быть разной, это зависит от региона продажи устройства. . • Если шнур зажат между крышкой и основным блоком, а крышка должным образом не закрывается, повторите действия, начиная с этапа 3.
