Комплект для настенного крепления устройства

• Не присоединяйте и не отсоединяйте провод питания мокрыми руками. Это может вызвать электрический удар.

• Будьте аккуратны с комплектом для настенного крепления устройства, чтобы не пораниться об его острые края. • При установке принтера на комплект для настенного крепления будьте осторожны, чтобы не защемить пальцы между принтером и комплектом для крепления. • Принтер на комплект для настенного крепления нужно устанавливать, держа принтер обеими руками. В противном случае можно получить травму в результате падения принтера.

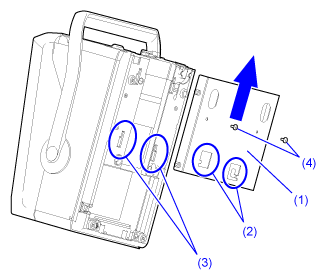

1.	Прикрепите к принтеру соединительную пластину.

a.	Переверните принтер на чистой ровной поверхности.

b.	Вставьте крючки (2) на соединительной пластине (1) в прорези для крючков (3) на принтере (2).

c.	Сдвиньте соединительную пластину в направлении стрелки, как изображено на рисунке.

d.	Закрепите соединительную пластину шурупами, которые идут в комплекте поставки (4).

2.	Прикрепите монтажный кронштейн к стене.

a.	В четыре монтажных отверстия (6) монтажного кронштейна (5) вкрутите подготовленные шурупы.

b.	Убедитесь, что монтажный кронштейн надежно закреплен на стене.

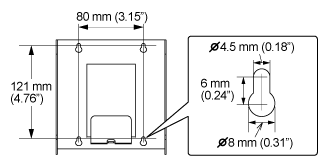

• Размеры отверстий монтажного кронштейна:

3.	Подключите адаптер питания к монтажному кронштейну.

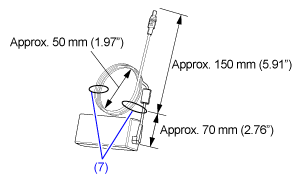

a.	Намотайте кабель адаптера питания на катушку диаметром примерно 50 мм.

b.	Отрегулируйте длину оставшегося кабеля адаптера питания примерно до 150 мм.

c.	Перетяните кабель в 2 местах (7) стяжками.

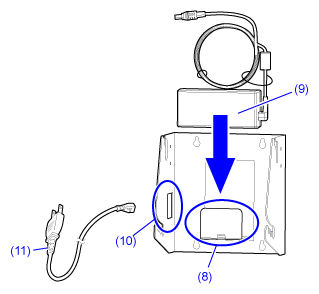

d.	Установите адаптер питания (9) на подставке для адаптера (8).

e.	Просуньте кабель адаптера(11) из отверстия (10) и подключите кабель адаптера к адаптеру питания.

• При необходимости используйте кабельную муфту.

4.	Загрузите рулон в принтер.

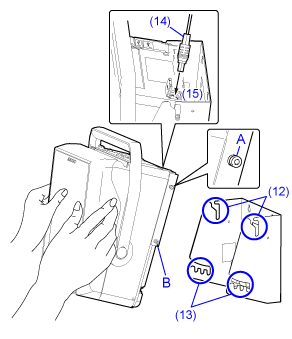

5.	Установите принтер в монтажный кронштейн.

a.	Вставьте выступы A с обеих сторон соединительной пластины в направляющие (12) на монтажном кронштейне.

b.	Вставьте выступы B с обеих сторон соединительной пластины в точки регулировки угла (13) на монтажном кронштейне.

c.	Вставьте кабель адаптера питания (14) во входной разъем постоянного тока(15)принтера.

6.	Отрегулируйте угол принтера.

a.	Вставьте выступы B с обеих сторон соединительной пластины в точки регулировки угла(13) на монтажном кронштейне.

b.	Включите принтер.

c.	Сдвиньте выступы B и отрегулируйте угол до положения с удобным обзором.

---
